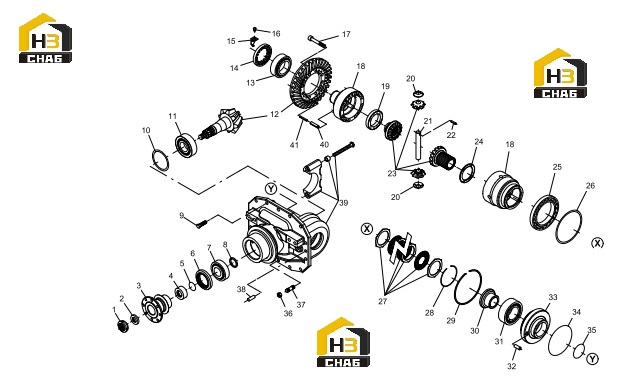

Редуктор

← Корпус моста с комплектующими Редуктор бортовой и компоненты моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RING NUT

Каталожный номер:000.3428237M1

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:730.04.029.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:FLANGE

Каталожный номер:730.04.711.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPACER

Каталожный номер:730.04.031.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:001.05.0669

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:000.3765720M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:BEARING

Каталожный номер:000.3426619M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM KIT

Каталожный номер:730.04.400.24

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:000.3428397M1

Комплект:12

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428928M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428927M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428926M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428925M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428924M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428923M1

Комплект:1

Примечание:

№ на схеме:11

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3694

Комплект:1

Примечание:

№ на схеме:12

Наименование:BEVEL GEAR SET

Каталожный номер:740.04.509.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.3707

Комплект:1

Примечание:

№ на схеме:14

Наименование:RING NUT

Каталожный номер:000.3427462M1

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLATE

Каталожный номер:000.3427466M1

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:000.1444071X1

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:016.30.4471

Комплект:12

Примечание:

№ на схеме:18

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:000.3766086M91

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:708.04.024.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:000.3765938M1

Комплект:2

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:000.215050

Комплект:1

Примечание:

№ на схеме:22

Наименование:ROLL PIN

Каталожный номер:014.03.2948

Комплект:1

Примечание:

№ на схеме:23

Наименование:GEAR

Каталожный номер:733.04.704.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:000.245837

Комплект:1

Примечание:

№ на схеме:25

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHIM

Каталожный номер:000.345623.A

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHIM

Каталожный номер:000.345622

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHIM

Каталожный номер:000.345621

Комплект:1

Примечание:

№ на схеме:27

Наименование:DISC

Каталожный номер:730.04.707.04

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING

Каталожный номер:002.07.3654

Комплект:1

Примечание:

№ на схеме:29

Наименование:CIRCLIP

Каталожный номер:002.06.3630

Комплект:1

Примечание:

№ на схеме:30

Наименование:FLANGE

Каталожный номер:730.04.008.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:BALL BEARING

Каталожный номер:005.01.3685

Комплект:1

Примечание:

№ на схеме:32

Наименование:DOWEL

Каталожный номер:014.01.0327

Комплект:1

Примечание:

№ на схеме:33

Наименование:PISTON

Каталожный номер:745.04.005.01

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-RING

Каталожный номер:154.06.008.01

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-RING

Каталожный номер:733.04.005.01

Комплект:1

Примечание:

№ на схеме:36

Наименование:NUT

Каталожный номер:000.3765663M1

Комплект:2

Примечание:

№ на схеме:37

Наименование:STUD

Каталожный номер:000.3765662M1

Комплект:2

Примечание:

№ на схеме:38

Наименование:DOWEL

Каталожный номер:000.393596X1

Комплект:3

Примечание:

№ на схеме:39

Наименование:SUPPORT

Каталожный номер:740.04.705.02

Комплект:1

Примечание:

№ на схеме:40

Наименование:ROLL PIN

Каталожный номер:014.03.0340

Комплект:4

Примечание:

№ на схеме:41

Наименование:ROLL PIN

Каталожный номер:014.03.0338

Комплект:4

Примечание:
