Редуктор

← Комплектующие моста Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

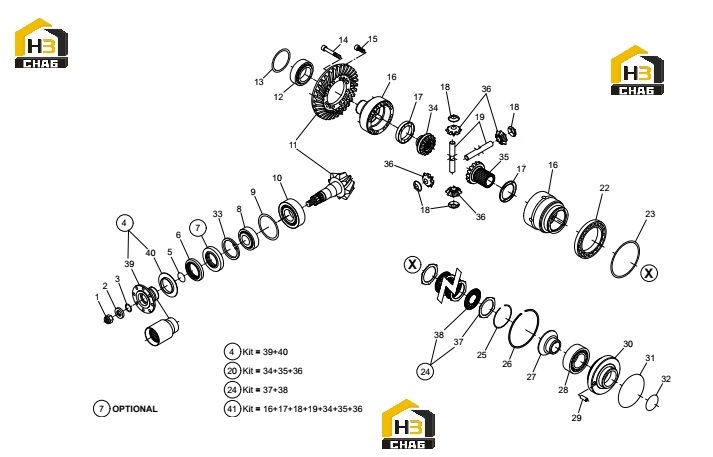

№ на схеме:1

Наименование:NUT

Каталожный номер:000.058160

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:000.245320.002

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM KIT

Каталожный номер:730.04.400.31

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:745.04.707.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:001.05.1423

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:000.051874.A

Комплект:1

Примечание:

№ на схеме:8

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3709

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM KIT

Каталожный номер:745.04.400.03

Комплект:1

Примечание:

№ на схеме:10

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3697

Комплект:1

Примечание:

№ на схеме:11

Наименование:BEVEL GEAR SET

Каталожный номер:740.04.504.01

Комплект:1

Примечание:

№ на схеме:12

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.3707

Комплект:1

Примечание:

№ на схеме:13

Наименование:SHIM KIT

Каталожный номер:733.04.400.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:CYLINDER BOLT

Каталожный номер:016.04.3660

Комплект:16

Примечание:

№ на схеме:15

Наименование:CYLINDER BOLT

Каталожный номер:016.30.3719

Комплект:4

Примечание:

№ на схеме:16

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:740.04.702.02

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:708.04.024.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:FRICTION WASHER

Каталожный номер:750.04.006.01

Комплект:4

Примечание:

№ на схеме:19

Наименование:PIN

Каталожный номер:000.215040.A

Комплект:2

Примечание:

№ на схеме:20

Наименование:GEAR

Каталожный номер:750.04.702.06

Комплект:1

Примечание:

№ на схеме:22

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.4102

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM KIT

Каталожный номер:745.04.400.02

Комплект:1

Примечание:

№ на схеме:24

Наименование:DISC

Каталожный номер:750.04.600.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:CIRCLIP

Каталожный номер:002.07.3632

Комплект:1

Примечание:

№ на схеме:26

Наименование:SNAP RING

Каталожный номер:002.06.3423

Комплект:1

Примечание:

№ на схеме:27

Наименование:FLANGE

Каталожный номер:750.04.013.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:BALL BEARING

Каталожный номер:005.01.3685

Комплект:1

Примечание:

№ на схеме:29

Наименование:DOWEL

Каталожный номер:014.02.1036

Комплект:1

Примечание:

№ на схеме:30

Наименование:PISTON

Каталожный номер:740.04.020.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING

Каталожный номер:112.07.008.02

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:750.04.024.01

Комплект:1

Примечание:

№ на схеме:33

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:1

Примечание:

№ на схеме:39

Наименование:FLANGE

Каталожный номер:745.04.020.01

Комплект:1

Примечание:

№ на схеме:40

Наименование:COVER PLATE

Каталожный номер:750.04.022.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:DIFFERENTIAL

Каталожный номер:740.04.701.03

Комплект:1

Примечание:
