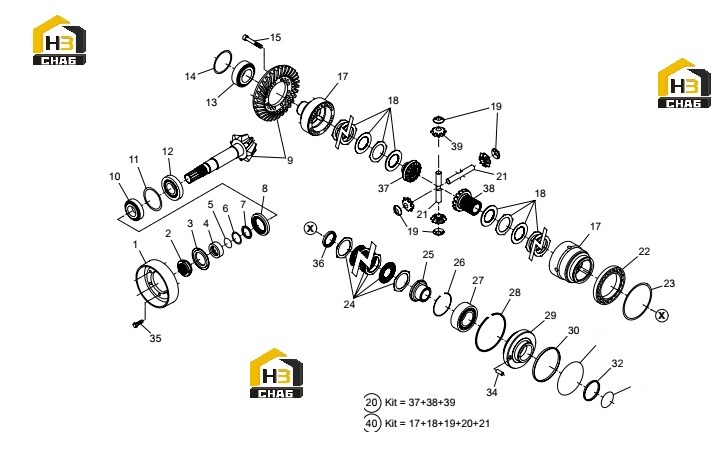

Редуктор

← Комплектующие моста Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FLANGE

Каталожный номер:730.01.015.02

Комплект:1

Примечание:

№ на схеме:2

Наименование:RING NUT

Каталожный номер:000.048164

Комплект:1

Примечание:

№ на схеме:3

Наименование:COVER PLATE

Каталожный номер:730.01.016.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPACER

Каталожный номер:745.01.007.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:001.05.0048

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.245975

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.245974

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.245973

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:000.245976

Комплект:1

Примечание:

№ на схеме:8

Наименование:SEAL

Каталожный номер:000.051874

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEVEL GEAR SET

Каталожный номер:735.04.500.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEARING

Каталожный номер:005.09.2246

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.3671

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.3670

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.3669

Комплект:2

Примечание:

№ на схеме:12

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0160

Комплект:1

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.3707

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:000.245856

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:000.245210

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:000.245200

Комплект:1

Примечание:

№ на схеме:15

Наименование:CYLINDER BOLT

Каталожный номер:016.04.3635

Комплект:16

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:735.04.701.01

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLUTCH DISC

Каталожный номер:000.727320

Комплект:2

Примечание:

№ на схеме:19

Наименование:FRICTION WASHER

Каталожный номер:750.04.006.01

Комплект:4

Примечание:

№ на схеме:20

Наименование:GEAR

Каталожный номер:750.04.702.06

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:000.215040

Комплект:2

Примечание:

№ на схеме:22

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM KIT

Каталожный номер:111.04.400.12

Комплект:1

Примечание:

№ на схеме:24

Наименование:DISC

Каталожный номер:730.04.707.03

Комплект:1

Примечание:

№ на схеме:25

Наименование:FLANGE

Каталожный номер:730.04.008.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:SNAP RING

Каталожный номер:002.07.3654

Комплект:1

Примечание:

№ на схеме:27

Наименование:BALL BEARING

Каталожный номер:005.01.3685

Комплект:1

Примечание:

№ на схеме:28

Наименование:CIRCLIP

Каталожный номер:002.06.3630

Комплект:1

Примечание:

№ на схеме:29

Наименование:PISTON

Каталожный номер:745.04.005.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:SEAL

Каталожный номер:001.42.3359

Комплект:1

Примечание:

№ на схеме:32

Наименование:SEAL

Каталожный номер:001.42.3396

Комплект:1

Примечание:

№ на схеме:34

Наименование:DOWEL

Каталожный номер:014.01.0327

Комплект:1

Примечание:

№ на схеме:35

Наименование:HEXAGON BOLT

Каталожный номер:016.03.3668

Комплект:6

Примечание:

№ на схеме:36

Наименование:RING

Каталожный номер:730.04.013.01

Комплект:1

Примечание:

№ на схеме:37

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:750.04.010.02

Комплект:1

Примечание:

№ на схеме:38

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:750.04.015.02

Комплект:1

Примечание:

№ на схеме:39

Наименование:DIFFERENTIAL PINION

Каталожный номер:760.04.010.02

Комплект:4

Примечание:

№ на схеме:40

Наименование:DIFFERENTIAL

Каталожный номер:735.04.703.02

Комплект:1

Примечание:
