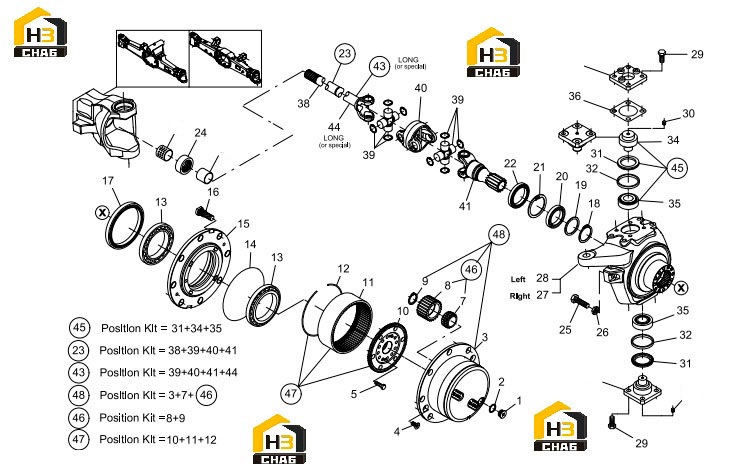

Редуктор бортовой и компоненты моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:000.065050

Комплект:2

Примечание:

№ на схеме:2

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLANET GEAR CARRIER

Каталожный номер:733.06.001.05

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:016.06.2059

Комплект:4

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLT

Каталожный номер:016.31.3721

Комплект:24

Примечание:

№ на схеме:7

Наименование:ROLLER BEARING

Каталожный номер:730.06.026.01

Комплект:8

Примечание:

№ на схеме:8

Наименование:DIFFERENTIAL PINION

Каталожный номер:730.06.024.02

Комплект:8

Примечание:

№ на схеме:9

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:8

Примечание:

№ на схеме:10

Наименование:RING GEAR SUPPORT

Каталожный номер:733.06.039.01

Комплект:2

Примечание:

№ на схеме:11

Наименование:RING GEAR

Каталожный номер:730.06.022.03

Комплект:2

Примечание:

№ на схеме:12

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:4

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:15

Наименование:WHEEL HUB

Каталожный номер:733.06.007.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:WHEEL STUD

Каталожный номер:733.06.053.01

Комплект:16

Примечание:

№ на схеме:17

Наименование:SEAL

Каталожный номер:738.06.069.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:000.345606

Комплект:2

Примечание:

№ на схеме:20

Наименование:BALL BEARING

Каталожный номер:005.01.0537

Комплект:2

Примечание:

№ на схеме:21

Наименование:CIRCLIP

Каталожный номер:002.02.0085

Комплект:2

Примечание:

№ на схеме:22

Наименование:SEAL

Каталожный номер:000.051846.B

Комплект:2

Примечание:

№ на схеме:23

Наименование:JOINT

Каталожный номер:735.06.614.03

Комплект:1

Примечание:

№ на схеме:24

Наименование:SEAL

Каталожный номер:760.01.005.01

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:000.057721

Комплект:2

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:000.058321

Комплект:2

Примечание:

№ на схеме:27

Наименование:STEERING CASE

Каталожный номер:730.06.041.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:STEERING CASE

Каталожный номер:730.06.042.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:16

Примечание:

№ на схеме:31

Наименование:RING

Каталожный номер:725.06.011.01

Комплект:4

Примечание:

№ на схеме:34

Наименование:PIVOT PIN

Каталожный номер:733.06.059.01

Комплект:4

Примечание:

№ на схеме:35

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3527

Комплект:4

Примечание:

№ на схеме:36

Наименование:SHIM

Каталожный номер:733.06.013.04

Комплект:2

Примечание:

№ на схеме:36

Наименование:SHIM

Каталожный номер:733.06.013.03

Комплект:2

Примечание:

№ на схеме:38

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:735.06.450.16

Комплект:1

Примечание:

№ на схеме:39

Наименование:JOINT CROSS

Каталожный номер:740.06.450.07

Комплект:2

Примечание:

№ на схеме:40

Наименование:JOINT CENTER SECTION

Каталожный номер:735.06.450.18

Комплект:1

Примечание:

№ на схеме:41

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:735.06.450.15

Комплект:1

Примечание:

№ на схеме:43

Наименование:JOINT

Каталожный номер:735.06.615.03

Комплект:1

Примечание:

№ на схеме:44

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:735.06.450.17

Комплект:1

Примечание:

№ на схеме:45

Наименование:PIVOT PIN

Каталожный номер:733.06.759.01

Комплект:4

Примечание:

№ на схеме:46

Наименование:DIFFERENTIAL PINION

Каталожный номер:730.06.703.01

Комплект:8

Примечание:

№ на схеме:47

Наименование:RING GEAR

Каталожный номер:733.06.713.05

Комплект:2

Примечание:

№ на схеме:48

Наименование:PLANET GEAR CARRIER

Каталожный номер:733.06.711.03

Комплект:2

Примечание:
