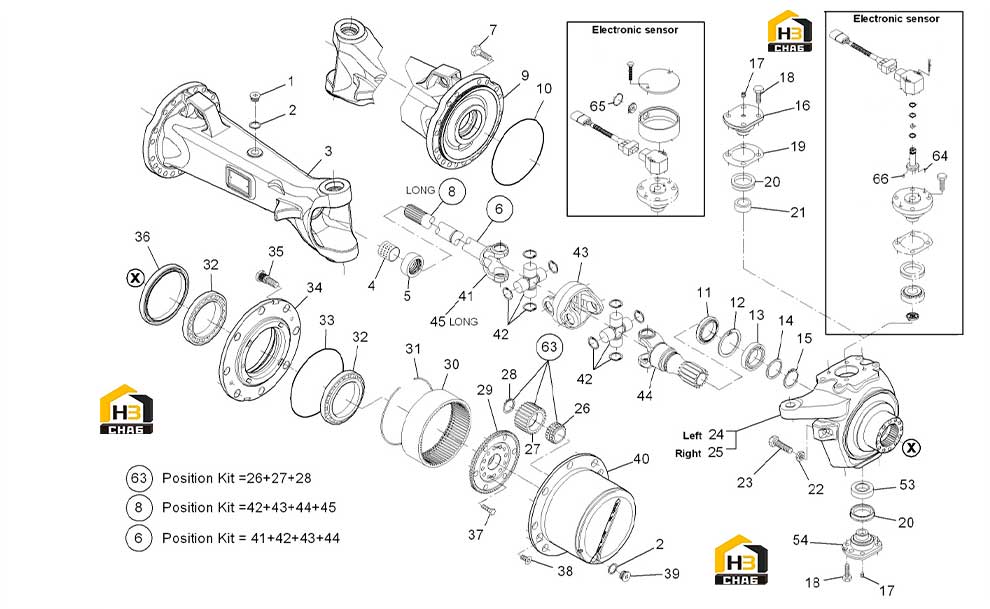

Редуктор бортовой, корпус и комплектующие моста

← Втулка Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:000.065060

Комплект:1

Примечание:

№ на схеме:2

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:3

Примечание:

№ на схеме:3

Наименование:AXLE CASE

Каталожный номер:733.01.713.02

Комплект:1

Примечание:

№ на схеме:4

Наименование:THRUST BUSHING

Каталожный номер:000.339040

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:000.051726

Комплект:2

Примечание:

№ на схеме:6

Наименование:JOINT

Каталожный номер:733.06.614.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:016.29.3675

Комплект:40

Примечание:

№ на схеме:8

Наименование:JOINT

Каталожный номер:733.06.613.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:AXLE CASE

Каталожный номер:733.01.712.02

Комплект:1

Примечание:

№ на схеме:10

Наименование:O - RING

Каталожный номер:001.05.3806

Комплект:2

Примечание:

№ на схеме:11

Наименование:SEAL

Каталожный номер:000.051846.B

Комплект:2

Примечание:

№ на схеме:12

Наименование:CIRCLIP

Каталожный номер:002.02.0085

Комплект:2

Примечание:

№ на схеме:13

Наименование:BALL BEARING

Каталожный номер:005.01.0537

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:000.345606

Комплект:2

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:16

Наименование:PIVOT PIN

Каталожный номер:733.06.033.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:000.1442560X1

Комплект:4

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:16

Примечание:

№ на схеме:19

Наименование:SHIMS KIT

Каталожный номер:733.06.400.03

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL

Каталожный номер:211.06.019.01

Комплект:4

Примечание:

№ на схеме:21

Наименование:BUSHING

Каталожный номер:212.06.006.03

Комплект:2

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:006.05.3434

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:000.3428648M1

Комплект:2

Примечание:

№ на схеме:24

Наименование:STEERING CASE

Каталожный номер:733.06.018.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:STEERING CASE

Каталожный номер:733.06.017.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:ROLLER BEARING

Каталожный номер:730.06.026.01

Комплект:8

Примечание:

№ на схеме:27

Наименование:DIFFERENTIAL PINION

Каталожный номер:730.06.024.02

Комплект:8

Примечание:

№ на схеме:28

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:8

Примечание:

№ на схеме:29

Наименование:RING GEAR SUPPORT

Каталожный номер:733.06.021.01

Комплект:2

Примечание:

№ на схеме:30

Наименование:RING GEAR

Каталожный номер:730.06.022.02

Комплект:2

Примечание:

№ на схеме:31

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:32

Наименование:BEARING

Каталожный номер:005.10.2742

Комплект:4

Примечание:

№ на схеме:33

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:34

Наименование:WHEEL HUB

Каталожный номер:733.06.019.01

Комплект:2

Примечание:

№ на схеме:35

Наименование:WHEEL STUD

Каталожный номер:745.06.008.01

Комплект:16

Примечание:

№ на схеме:36

Наименование:SEAL

Каталожный номер:970.06.026.01

Комплект:2

Примечание:

№ на схеме:37

Наименование:HEXAGON BOLT

Каталожный номер:016.31.3721

Комплект:24

Примечание:

№ на схеме:38

Наименование:BOLT

Каталожный номер:016.06.2059

Комплект:4

Примечание:

№ на схеме:39

Наименование:PLUG

Каталожный номер:000.065050

Комплект:2

Примечание:

№ на схеме:40

Наименование:PLANET GEAR CARRIER

Каталожный номер:733.06.001.05

Комплект:2

Примечание:

№ на схеме:41

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:733.06.450.19

Комплект:1

Примечание:

№ на схеме:42

Наименование:JOINT CROSS

Каталожный номер:730.06.450.05

Комплект:2

Примечание:

№ на схеме:43

Наименование:JOINT CENTRE SECTION

Каталожный номер:730.06.450.06

Комплект:1

Примечание:

№ на схеме:44

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:733.06.450.17

Комплект:1

Примечание:

№ на схеме:45

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:733.06.450.18

Комплект:1

Примечание:

№ на схеме:53

Наименование:ARTICULATION

Каталожный номер:278.06.028.01

Комплект:2

Примечание:

№ на схеме:54

Наименование:PIVOT PIN

Каталожный номер:733.06.022.01

Комплект:2

Примечание:

№ на схеме:63

Наименование:DIFFERENTIAL PINION

Каталожный номер:730.06.703.01

Комплект:8

Примечание:
