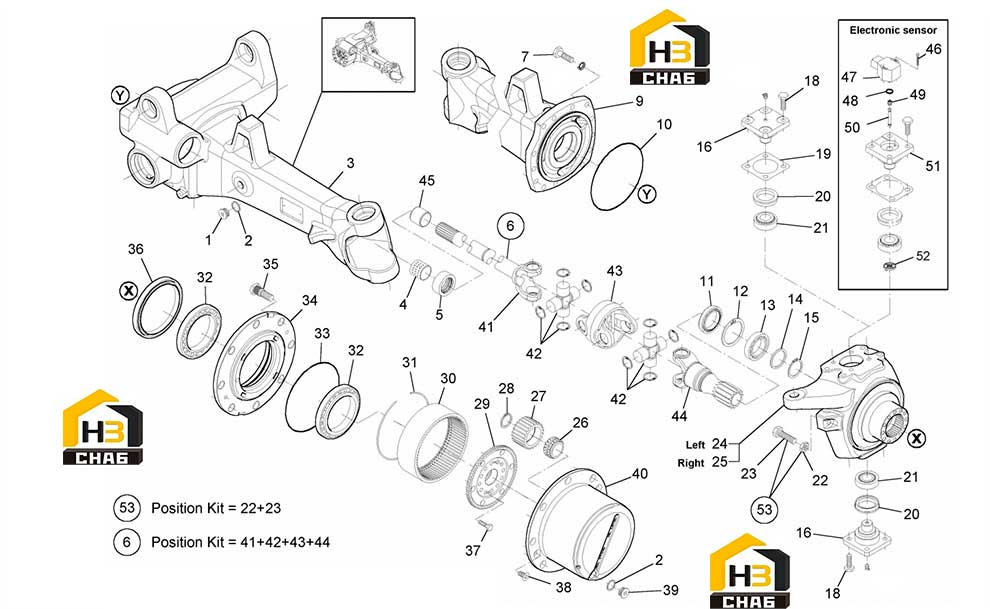

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:733.01.032.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:000.050130

Комплект:3

Примечание:

№ на схеме:3

Наименование:COMPLETE LONG AXLE CASE

Каталожный номер:733.01.706.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:THRUST BUSHING

Каталожный номер:000.339040

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:760.01.005.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:JOINT

Каталожный номер:733.06.611.03

Комплект:2

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:016.29.3675

Комплект:14

Примечание:

№ на схеме:9

Наименование:COMPLETE SHORT AXLE CASE

Каталожный номер:733.01.707.04

Комплект:1

Примечание:

№ на схеме:10

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL

Каталожный номер:000.051846.B

Комплект:2

Примечание:

№ на схеме:12

Наименование:CIRCLIP

Каталожный номер:002.02.0085

Комплект:2

Примечание:

№ на схеме:13

Наименование:BALL BEARING

Каталожный номер:005.01.0537

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:000.345606

Комплект:2

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:16

Наименование:PIVOT PIN

Каталожный номер:733.06.012.03

Комплект:3

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:16

Примечание:

№ на схеме:19

Наименование:SHIMS KIT

Каталожный номер:733.06.400.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:DICHTRING

Каталожный номер:733.06.010.01

Комплект:4

Примечание:

№ на схеме:21

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3527

Комплект:4

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:006.05.3434

Комплект:2

Примечание:

№ на схеме:23

Наименование:STEERING ADJUST BOLT

Каталожный номер:750.06.037.01

Комплект:2

Примечание:

№ на схеме:24

Наименование:STEERING CASE

Каталожный номер:733.06.015.02

Комплект:1

Примечание:

№ на схеме:25

Наименование:STEERING CASE

Каталожный номер:733.06.014.02

Комплект:1

Примечание:

№ на схеме:26

Наименование:ROLLER BEARING

Каталожный номер:730.06.026.01

Комплект:8

Примечание:

№ на схеме:27

Наименование:DIFFERENTIAL PINION

Каталожный номер:730.06.024.02

Комплект:8

Примечание:

№ на схеме:28

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:8

Примечание:

№ на схеме:29

Наименование:RING GEAR SUPPORT

Каталожный номер:733.06.008.02

Комплект:2

Примечание:

№ на схеме:30

Наименование:RING GEAR

Каталожный номер:730.06.022.01

Комплект:2

Примечание:

№ на схеме:31

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:32

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:4

Примечание:

№ на схеме:33

Наименование:O - RING

Каталожный номер:001.05.1536

Комплект:2

Примечание:

№ на схеме:34

Наименование:WHEEL HUB

Каталожный номер:733.06.007.01

Комплект:2

Примечание:

№ на схеме:35

Наименование:WHEEL STUD

Каталожный номер:000.057053

Комплект:16

Примечание:

№ на схеме:36

Наименование:SEAL

Каталожный номер:738.06.069.01

Комплект:2

Примечание:

№ на схеме:37

Наименование:HEXAGON BOLT

Каталожный номер:016.31.3721

Комплект:24

Примечание:

№ на схеме:38

Наименование:BOLT

Каталожный номер:016.06.2059

Комплект:4

Примечание:

№ на схеме:39

Наименование:MAGNET PLUG

Каталожный номер:733.06.619.01

Комплект:2

Примечание:

№ на схеме:40

Наименование:PLANET GEAR CARRIER

Каталожный номер:733.06.001.05

Комплект:2

Примечание:

№ на схеме:41

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:733.06.450.03

Комплект:1

Примечание:

№ на схеме:42

Наименование:JOINT CROSS

Каталожный номер:733.06.450.01

Комплект:2

Примечание:

№ на схеме:43

Наименование:JOINT CENTRE SECTION

Каталожный номер:733.06.450.02

Комплект:1

Примечание:

№ на схеме:44

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:733.06.450.09

Комплект:1

Примечание:

№ на схеме:45

Наименование:REDUCTION BUSHING

Каталожный номер:000.139355

Комплект:2

Примечание:

№ на схеме:46

Наименование:HEXAGON BOLT

Каталожный номер:016.03.3717

Комплект:2

Примечание:

№ на схеме:47

Наименование:ELECTRONIC SENSOR

Каталожный номер:750.06.707.01

Комплект:1

Примечание:

№ на схеме:48

Наименование:O - RING

Каталожный номер:001.05.1579

Комплект:1

Примечание:

№ на схеме:49

Наименование:SELECTOR

Каталожный номер:750.06.058.01

Комплект:1

Примечание:

№ на схеме:50

Наименование:PIN

Каталожный номер:750.06.057.01

Комплект:1

Примечание:

№ на схеме:51

Наименование:PIVOT PIN

Каталожный номер:733.06.012.04

Комплект:1

Примечание:

№ на схеме:52

Наименование:STOP

Каталожный номер:750.06.059.01

Комплект:1

Примечание:

№ на схеме:53

Наименование:STEERING ADJUST BOLT

Каталожный номер:750.06.706.01

Комплект:2

Примечание:
