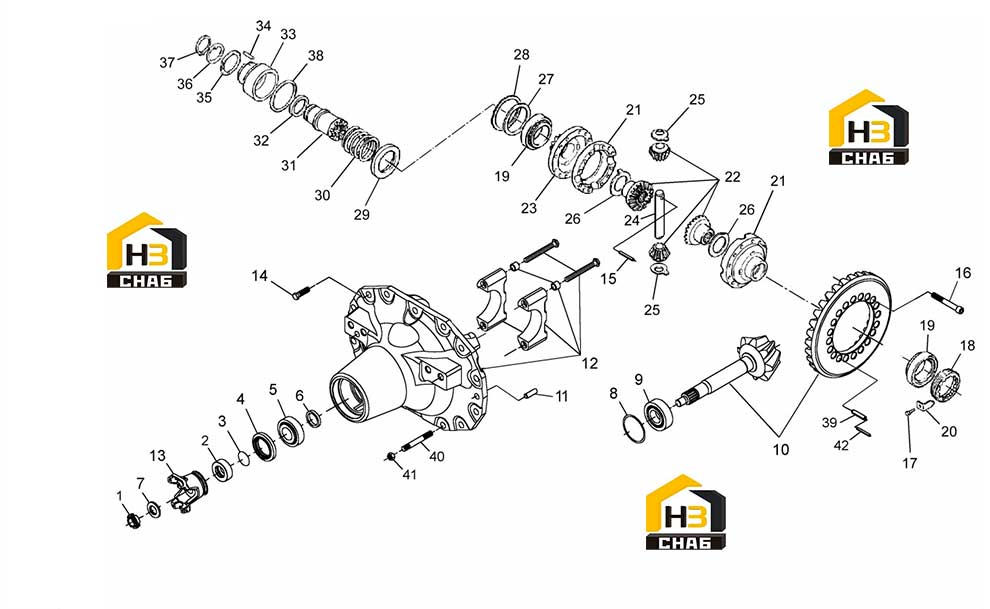

Редуктор

← Комплектующие корпуса моста Редуктор бортовой и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RING NUT

Каталожный номер:000.3428237M1

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:730.04.031.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:001.05.0669

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:000.3765720M1

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING

Каталожный номер:000.3426619M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.26

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.25

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.24

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.23

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.22

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.21

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.20

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.19

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.18

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.17

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.16

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.15

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.14

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.13

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.12

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.11

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.10

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.09

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.08

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.07

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.06

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.05

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.04

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.03

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:730.04.032.02

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:730.04.029.01

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428928M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428927M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428926M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428925M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428924M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428923M1

Комплект:1

Примечание:

№ на схеме:9

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3694

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEVEL GEAR SET

Каталожный номер:735.04.505.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:DOWEL

Каталожный номер:000.393596X1

Комплект:2

Примечание:

№ на схеме:12

Наименование:SUPPORT

Каталожный номер:730.04.727.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:FLANGE

Каталожный номер:730.04.711.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:000.3428397M1

Комплект:12

Примечание:

№ на схеме:15

Наименование:ROLL PIN

Каталожный номер:014.03.2948

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:016.04.2780

Комплект:12

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:000.1444071X1

Комплект:1

Примечание:

№ на схеме:18

Наименование:RING NUT

Каталожный номер:000.3427462M1

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING

Каталожный номер:000.391339X1

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHEET

Каталожный номер:000.3427466M1

Комплект:1

Примечание:

№ на схеме:21

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:730.04.709.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:GEAR

Каталожный номер:000.3427814M92

Комплект:1

Примечание:

№ на схеме:23

Наименование:FLANGE

Каталожный номер:730.04.030.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:PIN

Каталожный номер:000.215050

Комплект:1

Примечание:

№ на схеме:25

Наименование:FRICTION WASHER

Каталожный номер:000.3427311M1

Комплект:2

Примечание:

№ на схеме:26

Наименование:FRICTION WASHER

Каталожный номер:000.3427461M1

Комплект:2

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427286M1

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427285M1

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427284M1

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427283M1

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427282M1

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427281M1

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPACER

Каталожный номер:000.3427079M1

Комплект:1

Примечание:

№ на схеме:29

Наименование:SELECTOR

Каталожный номер:000.3427839M1

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPRING

Каталожный номер:000.3427313M1

Комплект:1

Примечание:

№ на схеме:31

Наименование:SELECTOR

Каталожный номер:000.3427838M1

Комплект:1

Примечание:

№ на схеме:32

Наименование:FRICTION WASHER

Каталожный номер:000.3427443M1

Комплект:1

Примечание:

№ на схеме:33

Наименование:PISTON

Каталожный номер:000.3427460M1

Комплект:1

Примечание:

№ на схеме:34

Наименование:DOWEL

Каталожный номер:000.3427444M1

Комплект:1

Примечание:

№ на схеме:35

Наименование:O - RING

Каталожный номер:000.3019927X1

Комплект:1

Примечание:

№ на схеме:36

Наименование:RACEWAY WASHER

Каталожный номер:000.3427463M1

Комплект:1

Примечание:

№ на схеме:37

Наименование:CIRCLIP

Каталожный номер:002.05.1470

Комплект:1

Примечание:

№ на схеме:38

Наименование:O - RING

Каталожный номер:000.359236X1

Комплект:1

Примечание:

№ на схеме:39

Наименование:ROLL PIN

Каталожный номер:014.03.3345

Комплект:4

Примечание:

№ на схеме:40

Наименование:STUD

Каталожный номер:000.3765662M1

Комплект:2

Примечание:

№ на схеме:41

Наименование:NUT

Каталожный номер:000.3765663M1

Комплект:2

Примечание:

№ на схеме:42

Наименование:ROLL PIN

Каталожный номер:014.03.0743

Комплект:4

Примечание:
