Компоненты рулевого управления

← Редуктор бортовой, корпус и комплектующие моста Корпус моста →

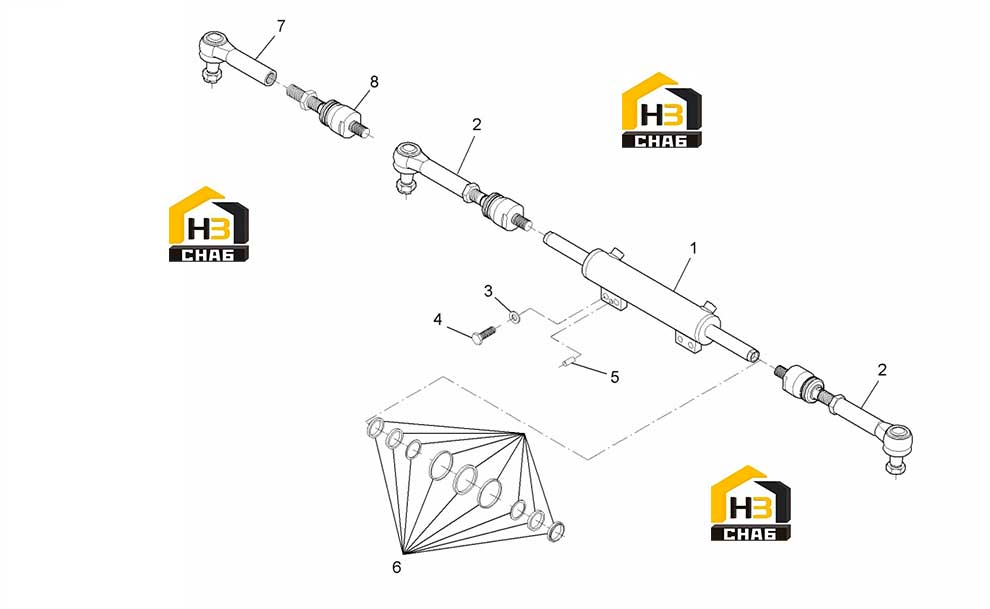

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER

Каталожный номер:733.24.617.02

Комплект:1

Примечание:

№ на схеме:2

Наименование:ARTICULATED TIE ROD

Каталожный номер:730.24.650.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:SPRING WASHER

Каталожный номер:011.04.1158

Комплект:4

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:016.01.3232

Комплект:4

Примечание:

№ на схеме:5

Наименование:DOWEL

Каталожный номер:000.3764700M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEALS KIT

Каталожный номер:733.24.450.07

Комплект:1

Примечание:

№ на схеме:7

Наименование:JOINT 90

Каталожный номер:730.24.450.28

Комплект:1

Примечание:

№ на схеме:8

Наименование:AXIAL JOINT

Каталожный номер:730.24.450.26

Комплект:1

Примечание:
