Редуктор

← Корпус моста Редуктор бортовой и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

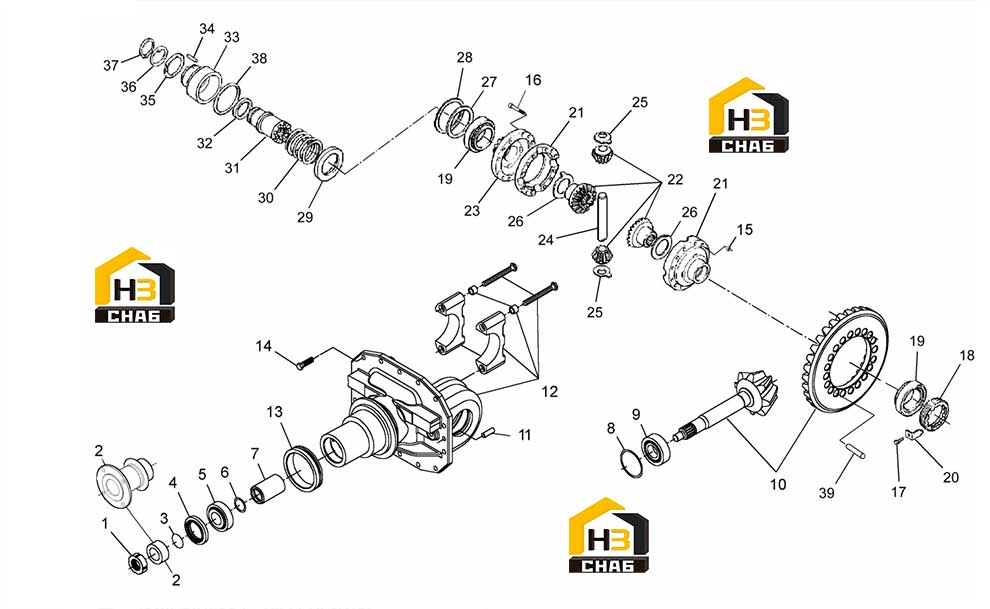

№ на схеме:1

Наименование:NUT

Каталожный номер:000.3426023M1

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:000.3429043M1

Комплект:1

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:000.366434X1

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:000.3428942M1

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING

Каталожный номер:000.339394X1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428294M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428293M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428292M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428291M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428290M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428289M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3428900M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428928M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428927M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428926M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428925M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428924M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428923M1

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEARING

Каталожный номер:000.3765690M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEVEL GEAR SET

Каталожный номер:000.3764052M92

Комплект:1

Примечание:

№ на схеме:11

Наименование:DOWEL

Каталожный номер:000.393596X1

Комплект:2

Примечание:

№ на схеме:12

Наименование:SUPPORT

Каталожный номер:000.3764055M91

Комплект:1

Примечание:

№ на схеме:13

Наименование:FLANGE

Каталожный номер:000.3764140M2

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:000.3428397M1

Комплект:12

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:000.3019947X1

Комплект:12

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:000.3427302M1

Комплект:12

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:000.1444071X1

Комплект:1

Примечание:

№ на схеме:18

Наименование:RING NUT

Каталожный номер:000.3427462M1

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING

Каталожный номер:000.391339X1

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHEET

Каталожный номер:000.3427466M1

Комплект:1

Примечание:

№ на схеме:21

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:000.3765148M91

Комплект:1

Примечание:

№ на схеме:22

Наименование:GEAR

Каталожный номер:000.3427814M92

Комплект:1

Примечание:

№ на схеме:23

Наименование:FLANGE

Каталожный номер:000.3427837M2

Комплект:1

Примечание:

№ на схеме:24

Наименование:DIFFERENTIAL SHAFT

Каталожный номер:000.3765110M1

Комплект:1

Примечание:

№ на схеме:25

Наименование:FRICTION WASHER

Каталожный номер:000.3427311M1

Комплект:1

Примечание:

№ на схеме:26

Наименование:FRICTION WASHER

Каталожный номер:000.3427461M1

Комплект:2

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427286M1

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427285M1

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427284M1

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427283M1

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427282M1

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.3427281M1

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPACER

Каталожный номер:000.3427079M1

Комплект:1

Примечание:

№ на схеме:29

Наименование:SELECTOR

Каталожный номер:000.3427839M1

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPRING

Каталожный номер:000.3427313M1

Комплект:1

Примечание:

№ на схеме:31

Наименование:SELECTOR

Каталожный номер:000.3427838M1

Комплект:1

Примечание:

№ на схеме:32

Наименование:FRICTION WASHER

Каталожный номер:000.3427443M1

Комплект:1

Примечание:

№ на схеме:33

Наименование:PISTON

Каталожный номер:000.3427460M1

Комплект:1

Примечание:

№ на схеме:34

Наименование:DOWEL

Каталожный номер:000.3427444M1

Комплект:1

Примечание:

№ на схеме:35

Наименование:O - RING

Каталожный номер:000.3019927X1

Комплект:1

Примечание:

№ на схеме:36

Наименование:RACEWAY WASHER

Каталожный номер:000.3427463M1

Комплект:1

Примечание:

№ на схеме:37

Наименование:CIRCLIP

Каталожный номер:002.05.1470

Комплект:1

Примечание:

№ на схеме:38

Наименование:O - RING

Каталожный номер:000.359236X1

Комплект:1

Примечание:

№ на схеме:39

Наименование:DOWEL

Каталожный номер:000.3764700M1

Комплект:2

Примечание:
