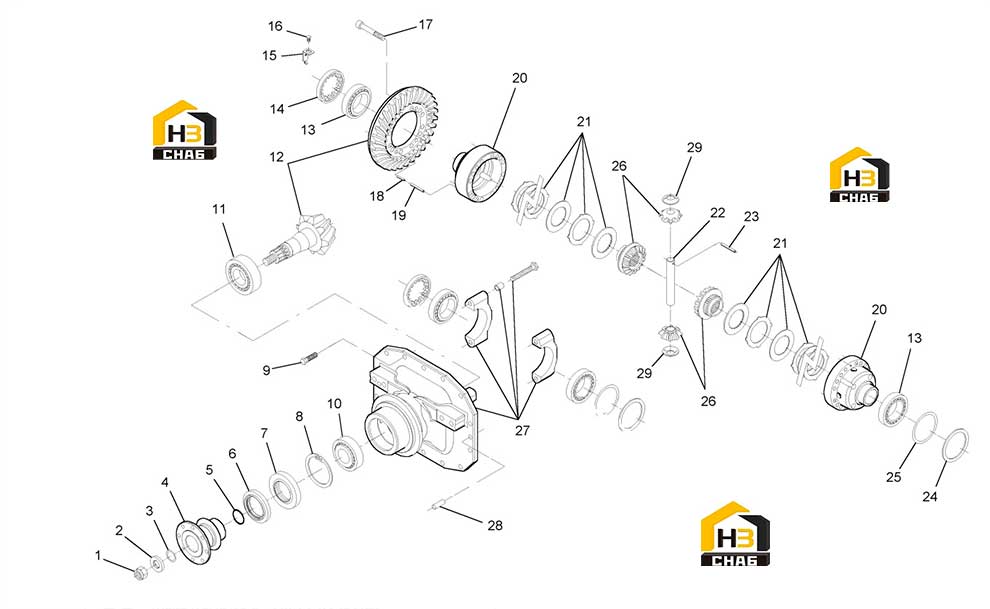

Редуктор

← Корпус моста Редуктор бортовой и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:000.058160

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:000.245320.002

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:000.245670.A

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:000.245660.001

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:000.245650.001

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:000.3765932M91

Комплект:1

Примечание:

№ на схеме:5

Наименование:O - RING

Каталожный номер:001.05.1423

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:000.051500

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:000.051460

Комплект:1

Примечание:

№ на схеме:8

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:000.3428397M1

Комплект:14

Примечание:

№ на схеме:10

Наименование:BEARING

Каталожный номер:000.3765690M1

Комплект:1

Примечание:

№ на схеме:11

Наименование:BEARING

Каталожный номер:000.237060

Комплект:1

Примечание:

№ на схеме:12

Наименование:BEVEL GEAR SET

Каталожный номер:000.3765916M91

Комплект:1

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.1039

Комплект:2

Примечание:

№ на схеме:14

Наименование:RING NUT

Каталожный номер:000.3765926M1

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHEET

Каталожный номер:000.3427466M1

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:000.1444071X1

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:016.04.2022

Комплект:12

Примечание:

№ на схеме:18

Наименование:ROLL PIN

Каталожный номер:000.062190

Комплект:4

Примечание:

№ на схеме:19

Наименование:ROLL PIN

Каталожный номер:014.03.0743

Комплект:4

Примечание:

№ на схеме:20

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:000.3765919M91

Комплект:1

Примечание:

№ на схеме:21

Наименование:DISC

Каталожный номер:000.727320.A

Комплект:2

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:000.215050

Комплект:1

Примечание:

№ на схеме:23

Наименование:ROLL PIN

Каталожный номер:014.03.2948

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPACER

Каталожный номер:000.3765930M1

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHIM

Каталожный номер:013.01.0314

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHIM

Каталожный номер:013.01.0313

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHIM

Каталожный номер:013.01.0311

Комплект:1

Примечание:

№ на схеме:26

Наименование:GEAR

Каталожный номер:000.232040

Комплект:1

Примечание:

№ на схеме:27

Наименование:SUPPORT

Каталожный номер:000.3765914M91

Комплект:1

Примечание:

№ на схеме:28

Наименование:DOWEL

Каталожный номер:000.393596X1

Комплект:2

Примечание:

№ на схеме:29

Наименование:RACEWAY WASHER

Каталожный номер:000.3765938M1

Комплект:2

Примечание:
