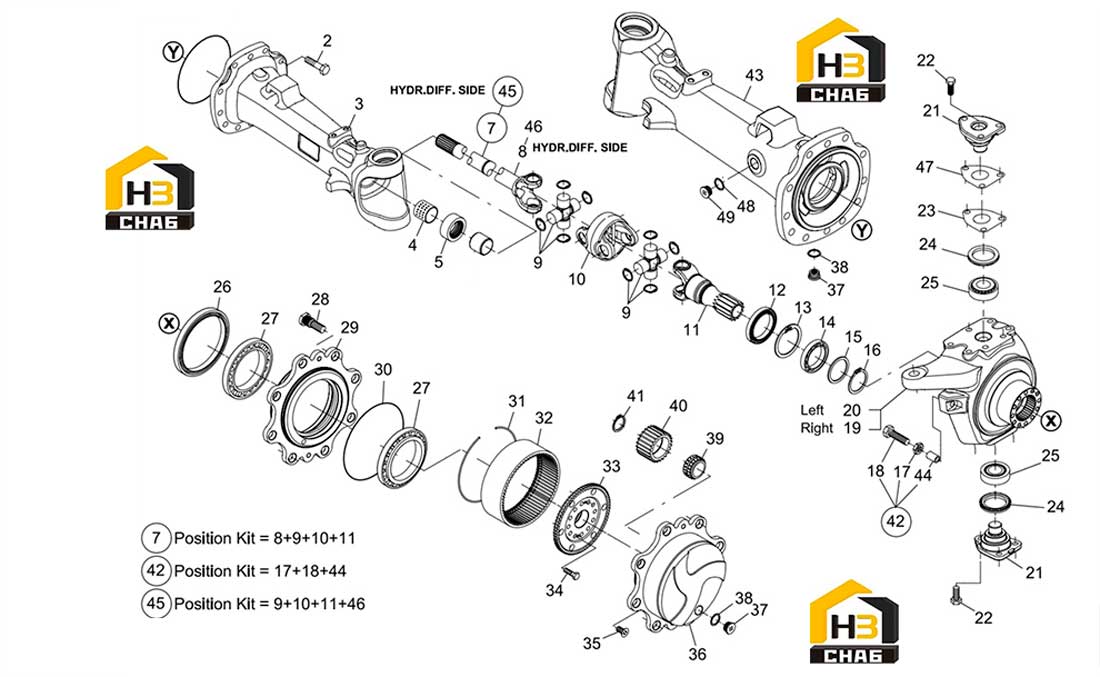

Бортовой редуктор, корпус и комплектующие моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:BOLT

Каталожный номер:016.29.3675

Комплект:20

Примечание:

№ на схеме:3

Наименование:AXLE CASE

Каталожный номер:725.06.747.05

Комплект:1

Примечание:

№ на схеме:4

Наименование:THRUST BUSHING

Каталожный номер:000.339150

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:000.051726

Комплект:2

Примечание:

№ на схеме:7

Наименование:JOINT

Каталожный номер:730.06.653.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:725.06.450.32

Комплект:1

Примечание:

№ на схеме:9

Наименование:JOINT CROSS

Каталожный номер:000.513090

Комплект:4

Примечание:

№ на схеме:10

Наименование:JOINT CENTER SECTION

Каталожный номер:000.514116

Комплект:1

Примечание:

№ на схеме:11

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:730.06.450.48

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL

Каталожный номер:000.051846

Комплект:2

Примечание:

№ на схеме:13

Наименование:CIRCLIP

Каталожный номер:002.02.0085

Комплект:2

Примечание:

№ на схеме:14

Наименование:BALL BEARING

Каталожный номер:005.01.0537

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:000.345606

Комплект:2

Примечание:

№ на схеме:16

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:213.06.011.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:STEERING CASE

Каталожный номер:725.06.045.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:STEERING CASE

Каталожный номер:725.06.046.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIVOT PIN

Каталожный номер:720.06.036.01

Комплект:4

Примечание:

№ на схеме:22

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:12

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:720.06.042.02

Комплект:2

Примечание:

№ на схеме:24

Наименование:RING

Каталожный номер:725.06.011.01

Комплект:4

Примечание:

№ на схеме:25

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3527

Комплект:4

Примечание:

№ на схеме:26

Наименование:SEAL

Каталожный номер:738.06.069.01

Комплект:2

Примечание:

№ на схеме:27

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:4

Примечание:

№ на схеме:28

Наименование:WHEEL STUD

Каталожный номер:750.06.072.01

Комплект:16

Примечание:

№ на схеме:29

Наименование:WHEEL HUB

Каталожный номер:725.06.043.01

Комплект:2

Примечание:

№ на схеме:30

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:31

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:32

Наименование:RING GEAR

Каталожный номер:728.06.033.01

Комплект:2

Примечание:

№ на схеме:33

Наименование:RING GEAR SUPPORT

Каталожный номер:733.06.039.01

Комплект:2

Примечание:

№ на схеме:34

Наименование:HEXAGON BOLT

Каталожный номер:016.31.3721

Комплект:24

Примечание:

№ на схеме:35

Наименование:BOLT

Каталожный номер:016.06.2059

Комплект:4

Примечание:

№ на схеме:36

Наименование:PLANET GEAR CARRIER

Каталожный номер:725.06.044.02

Комплект:2

Примечание:

№ на схеме:37

Наименование:PLUG

Каталожный номер:000.065050

Комплект:2

Примечание:

№ на схеме:38

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:2

Примечание:

№ на схеме:39

Наименование:ROLLER BEARING

Каталожный номер:725.06.037.01

Комплект:6

Примечание:

№ на схеме:40

Наименование:DIFFERENTIAL PINION

Каталожный номер:728.06.029.01

Комплект:6

Примечание:

№ на схеме:41

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:6

Примечание:

№ на схеме:43

Наименование:AXLE CASE

Каталожный номер:725.06.747.06

Комплект:1

Примечание:

№ на схеме:47

Наименование:SHIM

Каталожный номер:720.06.042.01

Комплект:2

Примечание:

№ на схеме:48

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:1

Примечание:

№ на схеме:49

Наименование:PLUG

Каталожный номер:000.065060

Комплект:1

Примечание:
