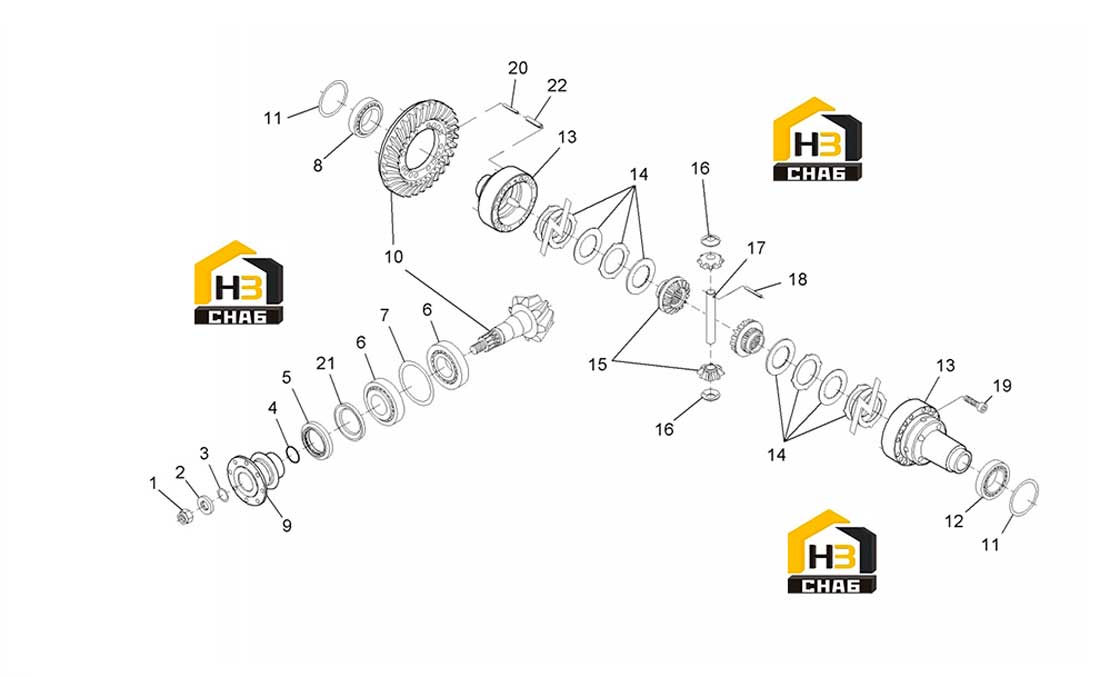

Редуктор

← Компоненты моста Корпус моста, бортовой редуктор и комплектующие →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:000.058160

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:000.245320.002

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3350

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3349

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3348

Комплект:1

Примечание:

№ на схеме:4

Наименование:O - RING

Каталожный номер:001.05.1423

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:000.051460

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEARING

Каталожный номер:000.1440642X1

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:000.345470

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:000.345460

Комплект:2

Примечание:

№ на схеме:8

Наименование:BEARING

Каталожный номер:000.137163

Комплект:1

Примечание:

№ на схеме:9

Наименование:FLANGE

Каталожный номер:000.246250

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEVEL GEAR SET

Каталожный номер:725.04.501.02

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:000.245930

Комплект:2

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:000.245250

Комплект:4

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:000.245240

Комплект:4

Примечание:

№ на схеме:12

Наименование:BEARING

Каталожный номер:000.137040

Комплект:1

Примечание:

№ на схеме:13

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:725.04.700.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:CLUTCH DISC

Каталожный номер:000.727320.A

Комплект:2

Примечание:

№ на схеме:15

Наименование:GEAR

Каталожный номер:730.04.717.01

Комплект:1

Примечание:

№ на схеме:16

Наименование:FRICTION WASHER

Каталожный номер:000.245033

Комплект:2

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:000.215050

Комплект:1

Примечание:

№ на схеме:18

Наименование:ROLL PIN

Каталожный номер:014.03.2948

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:000.057460

Комплект:12

Примечание:

№ на схеме:20

Наименование:ROLL PIN

Каталожный номер:014.03.0743

Комплект:4

Примечание:

№ на схеме:21

Наименование:SEAL

Каталожный номер:000.051500

Комплект:1

Примечание:

№ на схеме:22

Наименование:ROLL PIN

Каталожный номер:014.03.3345

Комплект:4

Примечание:
