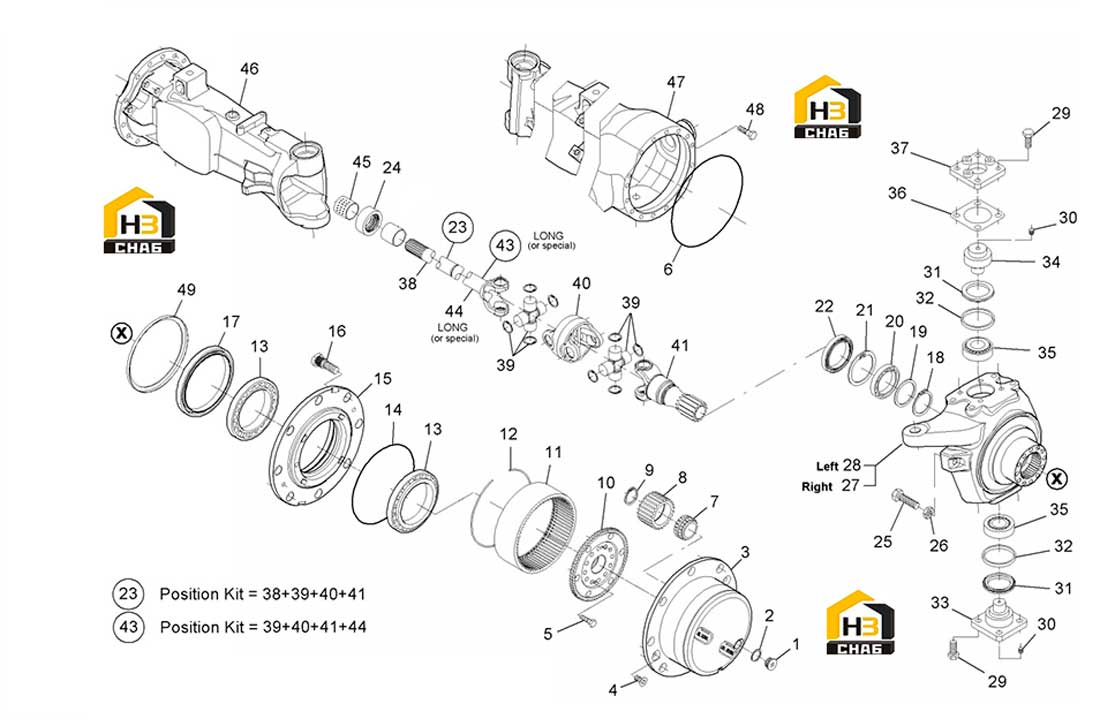

Корпус моста, бортовой редуктор и комплектующие

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:000.065050

Комплект:2

Примечание:

№ на схеме:2

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLANET GEAR CARRIER

Каталожный номер:730.06.023.03

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:016.06.2059

Комплект:4

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:016.34.4348

Комплект:24

Примечание:

№ на схеме:6

Наименование:O - RING

Каталожный номер:001.05.1352

Комплект:1

Примечание:

№ на схеме:7

Наименование:ROLLER BEARING

Каталожный номер:730.06.026.01

Комплект:6

Примечание:

№ на схеме:8

Наименование:DIFFERENTIAL PINION

Каталожный номер:730.06.024.02

Комплект:6

Примечание:

№ на схеме:9

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:3

Примечание:

№ на схеме:10

Наименование:RING GEAR SUPPORT

Каталожный номер:730.06.045.01

Комплект:2

Примечание:

№ на схеме:11

Наименование:RING GEAR

Каталожный номер:730.06.022.03

Комплект:2

Примечание:

№ на схеме:12

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:4

Примечание:

№ на схеме:14

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:15

Наименование:WHEEL HUB

Каталожный номер:733.06.007.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:WHEEL STUD

Каталожный номер:750.06.072.01

Комплект:16

Примечание:

№ на схеме:17

Наименование:SEAL

Каталожный номер:738.06.069.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:000.345606

Комплект:2

Примечание:

№ на схеме:20

Наименование:BALL BEARING

Каталожный номер:005.01.3722

Комплект:2

Примечание:

№ на схеме:21

Наименование:CIRCLIP

Каталожный номер:002.02.0085

Комплект:2

Примечание:

№ на схеме:22

Наименование:SEAL

Каталожный номер:000.051719

Комплект:2

Примечание:

№ на схеме:23

Наименование:JOINT

Каталожный номер:725.06.601.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:RING

Каталожный номер:000.051754

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:000.057721

Комплект:2

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:000.058321

Комплект:2

Примечание:

№ на схеме:27

Наименование:STEERING CASE

Каталожный номер:000.303073.B

Комплект:1

Примечание:

№ на схеме:28

Наименование:STEERING CASE

Каталожный номер:000.303074.B

Комплект:1

Примечание:

№ на схеме:29

Наименование:BOLT

Каталожный номер:000.3428397M1

Комплект:16

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:016.08.3455

Комплект:4

Примечание:

№ на схеме:31

Наименование:SEAL

Каталожный номер:000.245804.A

Комплект:4

Примечание:

№ на схеме:32

Наименование:RING

Каталожный номер:000.051714

Комплект:4

Примечание:

№ на схеме:33

Наименование:PIN

Каталожный номер:000.312294.A

Комплект:2

Примечание:

№ на схеме:34

Наименование:PIN

Каталожный номер:000.312292

Комплект:2

Примечание:

№ на схеме:35

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3527

Комплект:4

Примечание:

№ на схеме:36

Наименование:SHIM

Каталожный номер:000.345609

Комплект:1

Примечание:

№ на схеме:36

Наименование:SHIM

Каталожный номер:000.345608

Комплект:1

Примечание:

№ на схеме:37

Наименование:SHEET

Каталожный номер:000.145150

Комплект:2

Примечание:

№ на схеме:38

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:000.109063

Комплект:1

Примечание:

№ на схеме:39

Наименование:JOINT CROSS

Каталожный номер:000.513090

Комплект:2

Примечание:

№ на схеме:40

Наименование:JOINT CENTRE SECTION

Каталожный номер:000.514116

Комплект:1

Примечание:

№ на схеме:41

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:725.06.450.01

Комплект:1

Примечание:

№ на схеме:43

Наименование:JOINT

Каталожный номер:725.06.601.02

Комплект:1

Примечание:

№ на схеме:44

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:000.109064

Комплект:1

Примечание:

№ на схеме:45

Наименование:THRUST BUSHING

Каталожный номер:000.339151

Комплект:2

Примечание:

№ на схеме:46

Наименование:COMPLETE SHORT AXLE CASE

Каталожный номер:720.01.701.01

Комплект:1

Примечание:

№ на схеме:47

Наименование:COMPLETE LONG AXLE CASE

Каталожный номер:720.01.700.01

Комплект:1

Примечание:

№ на схеме:48

Наименование:HEXAGON BOLT

Каталожный номер:016.03.1237

Комплект:11

Примечание:

№ на схеме:49

Наименование:COVERPLATE

Каталожный номер:000.216220.001

Комплект:2

Примечание:
