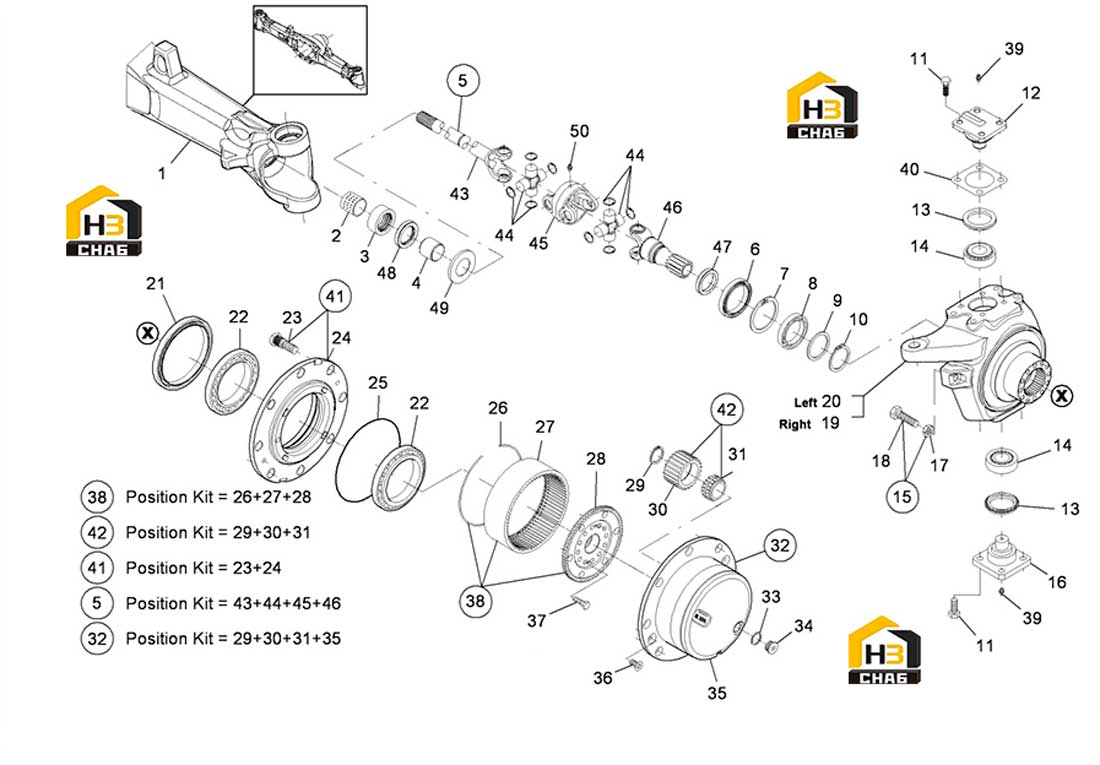

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:725.01.009.02

Комплект:1

Примечание:

№ на схеме:2

Наименование:BUSHING

Каталожный номер:725.01.020.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:RING

Каталожный номер:725.01.030.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:REDUCTION BUSHING

Каталожный номер:000.139355

Комплект:2

Примечание:

№ на схеме:5

Наименование:JOINT

Каталожный номер:725.06.600.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:733.06.047.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:CIRCLIP

Каталожный номер:002.02.0085

Комплект:2

Примечание:

№ на схеме:8

Наименование:BALL BEARING

Каталожный номер:725.06.007.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:000.345606

Комплект:2

Примечание:

№ на схеме:10

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:11

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:16

Примечание:

№ на схеме:12

Наименование:PIVOT PIN

Каталожный номер:725.06.016.01

Комплект:2

Примечание:

№ на схеме:13

Наименование:RING

Каталожный номер:725.06.011.01

Комплект:4

Примечание:

№ на схеме:14

Наименование:TAPER ROLLER BEARING

Каталожный номер:725.06.009.01

Комплект:4

Примечание:

№ на схеме:15

Наименование:STEERING ADJUST BOLT

Каталожный номер:213.06.711.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:PIVOT PIN

Каталожный номер:725.06.017.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:213.06.011.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:STEERING CASE

Каталожный номер:725.06.001.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:STEERING CASE

Каталожный номер:725.06.002.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:SEAL

Каталожный номер:738.06.069.01

Комплект:2

Примечание:

№ на схеме:22

Наименование:TAPER ROLLER BEARING

Каталожный номер:725.06.008.01

Комплект:4

Примечание:

№ на схеме:23

Наименование:WHEEL STUD

Каталожный номер:725.06.018.01

Комплект:16

Примечание:

№ на схеме:24

Наименование:WHEEL HUB

Каталожный номер:725.06.019.01

Комплект:2

Примечание:

№ на схеме:25

Наименование:O - RING

Каталожный номер:001.05.1037

Комплект:2

Примечание:

№ на схеме:26

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:27

Наименование:RING GEAR

Каталожный номер:728.06.033.01

Комплект:2

Примечание:

№ на схеме:28

Наименование:RING GEAR SUPPORT

Каталожный номер:733.06.039.01

Комплект:2

Примечание:

№ на схеме:29

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:6

Примечание:

№ на схеме:30

Наименование:DIFFERENTIAL PINION

Каталожный номер:728.06.029.01

Комплект:6

Примечание:

№ на схеме:31

Наименование:ROLLER BEARING

Каталожный номер:725.06.010.01

Комплект:6

Примечание:

№ на схеме:32

Наименование:PLANET GEAR CARRIER

Каталожный номер:728.06.705.01

Комплект:2

Примечание:

№ на схеме:33

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:2

Примечание:

№ на схеме:34

Наименование:MAGNET PLUG

Каталожный номер:733.06.619.01

Комплект:2

Примечание:

№ на схеме:35

Наименование:PLANET GEAR CARRIER

Каталожный номер:728.06.030.01

Комплект:2

Примечание:

№ на схеме:36

Наименование:BOLT

Каталожный номер:016.06.2059

Комплект:4

Примечание:

№ на схеме:37

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0642

Комплект:24

Примечание:

№ на схеме:38

Наименование:RING GEAR

Каталожный номер:728.06.706.02

Комплект:2

Примечание:

№ на схеме:39

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:4

Примечание:

№ на схеме:40

Наименование:SHIMS KIT

Каталожный номер:733.06.400.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:WHEEL HUB

Каталожный номер:725.06.400.01

Комплект:2

Примечание:

№ на схеме:42

Наименование:DIFFERENTIAL PINION

Каталожный номер:725.06.400.02

Комплект:6

Примечание:

№ на схеме:43

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:725.06.450.05

Комплект:1

Примечание:

№ на схеме:44

Наименование:JOINT CROSS

Каталожный номер:725.06.450.03

Комплект:2

Примечание:

№ на схеме:45

Наименование:JOINT CENTRE SECTION

Каталожный номер:725.06.450.06

Комплект:1

Примечание:

№ на схеме:46

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:725.06.450.02

Комплект:1

Примечание:

№ на схеме:47

Наименование:SEAL

Каталожный номер:700.06.028.01

Комплект:2

Примечание:

№ на схеме:48

Наименование:SEAL

Каталожный номер:725.01.031.01

Комплект:2

Примечание:

№ на схеме:49

Наименование:COVERPLATE

Каталожный номер:725.01.024.02

Комплект:2

Примечание:

№ на схеме:50

Наименование:GREASE FITTING

Каталожный номер:008.01.0962

Комплект:1

Примечание:
