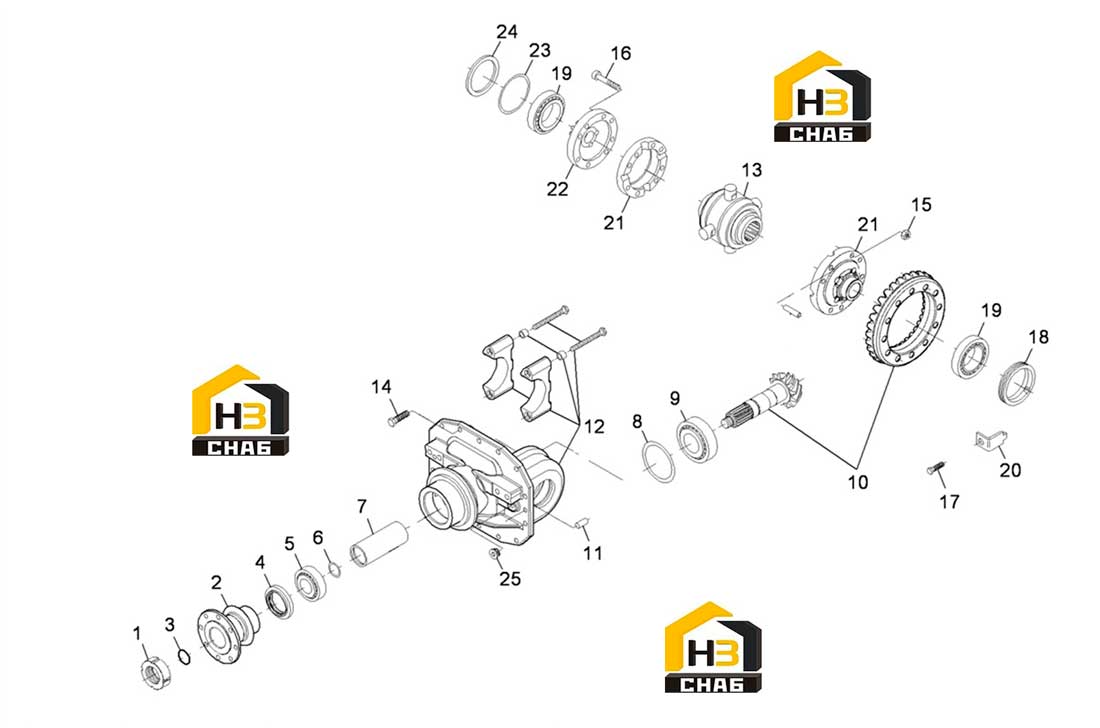

Редуктор

← Корпус моста Редуктор бортовой и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RING NUT

Каталожный номер:000.3429934M1

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:000.3764615M1

Комплект:1

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:000.366434X1

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:000.3428942M1

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING

Каталожный номер:000.339481X1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428255M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428258M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428257M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428256M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428254M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428253M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3429075M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3429082M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3429077M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3429080M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3429078M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3429081M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3429079M1

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEARING

Каталожный номер:000.1440642X1

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEVEL GEAR SET

Каталожный номер:000.3429465M91

Комплект:1

Примечание:

№ на схеме:11

Наименование:DOWEL

Каталожный номер:000.393596X1

Комплект:2

Примечание:

№ на схеме:12

Наименование:SUPPORT

Каталожный номер:000.3764100M91

Комплект:1

Примечание:

№ на схеме:13

Наименование:NOSPIN DIFFERENTIAL

Каталожный номер:000.3427592M91

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:000.3428397M1

Комплект:12

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:000.3019947X1

Комплект:12

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:000.3427302M1

Комплект:12

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:000.1444071X1

Комплект:1

Примечание:

№ на схеме:18

Наименование:RING NUT

Каталожный номер:000.3427462M1

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING

Каталожный номер:000.391339X1

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHEET

Каталожный номер:000.3427466M1

Комплект:1

Примечание:

№ на схеме:21

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:000.3764765M91

Комплект:1

Примечание:

№ на схеме:22

Наименование:FLANGE

Каталожный номер:000.3427523M4

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:000.3427286M1

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:000.3427285M1

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:000.3427284M1

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:000.3427283M1

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:000.3427282M1

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:000.3427281M1

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPACER

Каталожный номер:000.3427079M1

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:000.3019639X91

Комплект:1

Примечание:
