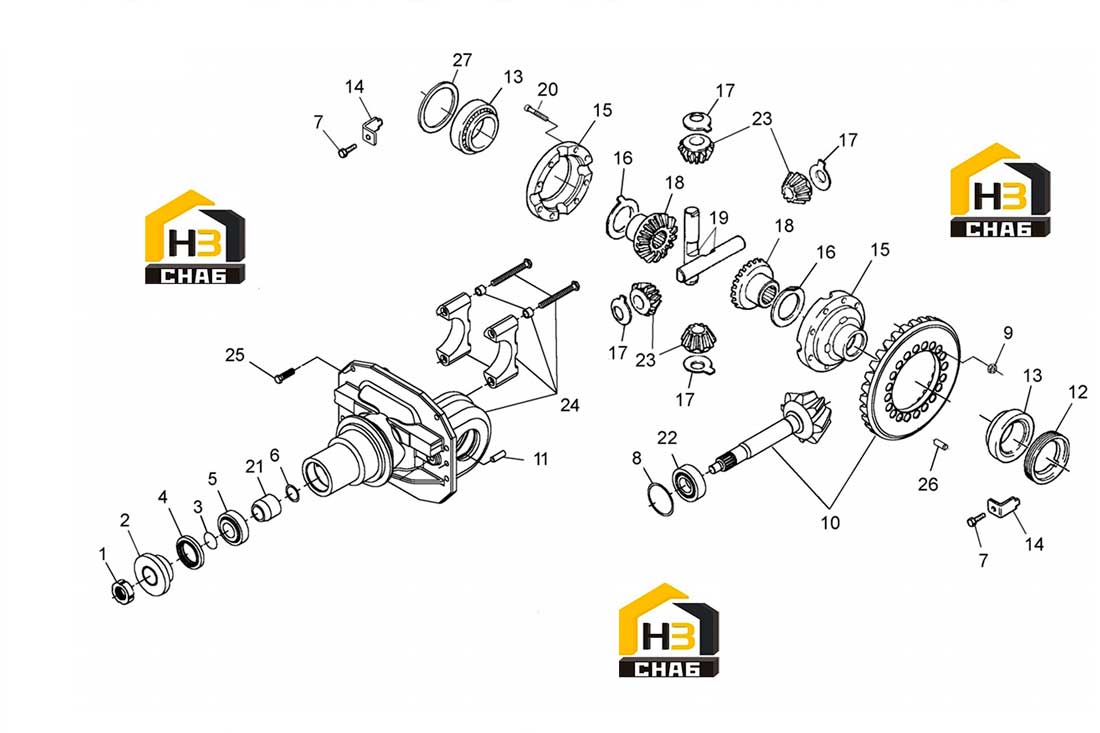

Редуктор

← Корпус моста Редуктор бортовой и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RING NUT

Каталожный номер:000.3428237M1

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:000.3428243M1

Комплект:1

Примечание:

№ на схеме:3

Наименование:O - RING

Каталожный номер:000.364777X1

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:000.3428259M1

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING

Каталожный номер:000.3426619M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428258M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428257M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428256M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428255M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428254M1

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:000.3428253M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:000.1444071X1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.3285

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428727M1

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428726M1

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428725M1

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428724M1

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.3428722M1

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:000.3764770M1

Комплект:8

Примечание:

№ на схеме:10

Наименование:BEVEL GEAR SET

Каталожный номер:000.3428704M92

Комплект:1

Примечание:

№ на схеме:11

Наименование:DOWEL

Каталожный номер:000.3426075M2

Комплект:2

Примечание:

№ на схеме:12

Наименование:RING NUT

Каталожный номер:000.3427448M1

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:000.3001884X1

Комплект:2

Примечание:

№ на схеме:14

Наименование:SHEET

Каталожный номер:000.3427466M1

Комплект:1

Примечание:

№ на схеме:15

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:000.3764623M92

Комплект:1

Примечание:

№ на схеме:16

Наименование:FRICTION WASHER

Каталожный номер:000.3429366M1

Комплект:2

Примечание:

№ на схеме:17

Наименование:FRICTION WASHER

Каталожный номер:000.3429368M1

Комплект:4

Примечание:

№ на схеме:18

Наименование:GEAR

Каталожный номер:000.3764642M1

Комплект:2

Примечание:

№ на схеме:19

Наименование:PIN

Каталожный номер:000.3428734M1

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:000.3764626M1

Комплект:8

Примечание:

№ на схеме:21

Наименование:SPACER

Каталожный номер:000.3428698M1

Комплект:1

Примечание:

№ на схеме:22

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3527

Комплект:1

Примечание:

№ на схеме:23

Наименование:DIFFERENTIAL PINION

Каталожный номер:000.3764574M1

Комплект:4

Примечание:

№ на схеме:24

Наименование:SUPPORT

Каталожный номер:000.3764109M91

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:000.3428397M1

Комплект:8

Примечание:

№ на схеме:26

Наименование:DOWEL

Каталожный номер:000.3764785M1

Комплект:2

Примечание:

№ на схеме:27

Наименование:SPACER

Каталожный номер:000.3428730M1

Комплект:1

Примечание:
