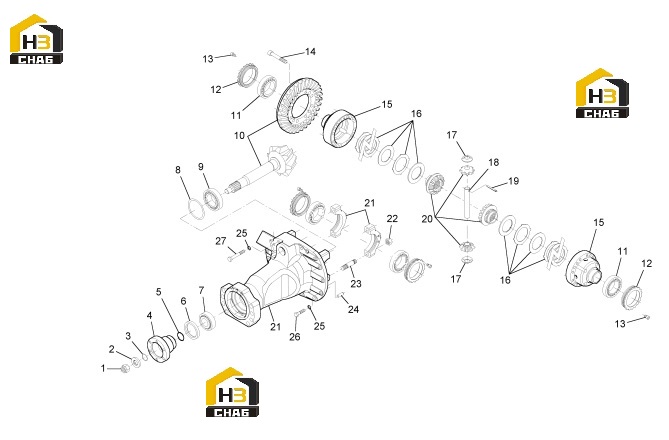

Редуктор

← Комплектующие моста Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:000.058160

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:000.245320.002

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3641

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3640

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3639

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:708.04.017.04

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:001.05.1085

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:001.03.3742

Комплект:1

Примечание:

№ на схеме:7

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0497

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.1241

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.0314

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.0313

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.0311

Комплект:1

Примечание:

№ на схеме:9

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0515

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEVEL GEAR SET

Каталожный номер:709.04.501.03

Комплект:1

Примечание:

№ на схеме:11

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.1039

Комплект:2

Примечание:

№ на схеме:12

Наименование:RING NUT

Каталожный номер:112.04.016.02

Комплект:2

Примечание:

№ на схеме:13

Наименование:CYLINDER BOLT

Каталожный номер:016.04.1214

Комплект:2

Примечание:

№ на схеме:14

Наименование:CYLINDER BOLT

Каталожный номер:016.04.3653

Комплект:16

Примечание:

№ на схеме:15

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:730.04.704.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLUTCH DISC

Каталожный номер:000.727320.A

Комплект:2

Примечание:

№ на схеме:17

Наименование:FRICTION WASHER

Каталожный номер:750.04.006.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:DIFFERENTIAL SHAFT

Каталожный номер:730.04.005.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:ROLL PIN

Каталожный номер:014.03.0979

Комплект:1

Примечание:

№ на схеме:20

Наименование:GEAR

Каталожный номер:730.04.703.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:SUPPORT

Каталожный номер:709.01.600.05

Комплект:1

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:006.04.1159

Комплект:4

Примечание:

№ на схеме:23

Наименование:STUD

Каталожный номер:112.06.025.01

Комплект:4

Примечание:

№ на схеме:24

Наименование:ROLL PIN

Каталожный номер:014.03.1160

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:011.14.1880

Комплект:14

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0642

Комплект:12

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:016.03.2738

Комплект:2

Примечание:
