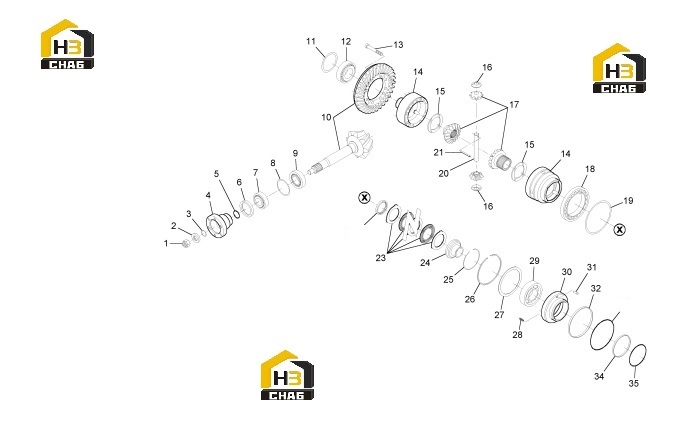

Редуктор

← Комплектующие моста Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:000.058160

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:000.245320.002

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3641

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3640

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3639

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:708.04.017.03

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:001.05.1085

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:001.03.3742

Комплект:1

Примечание:

№ на схеме:7

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0497

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.3292

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.3289

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.3288

Комплект:1

Примечание:

№ на схеме:9

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0157

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEVEL GEAR SET

Каталожный номер:708.04.504.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.3046

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.0798

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM

Каталожный номер:013.01.0796

Комплект:1

Примечание:

№ на схеме:12

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1381

Комплект:1

Примечание:

№ на схеме:13

Наименование:CYLINDER BOLT

Каталожный номер:016.05.3672

Комплект:12

Примечание:

№ на схеме:14

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:708.04.702.04

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:708.04.023.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:FRICTION WASHER

Каталожный номер:750.04.006.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:GEAR

Каталожный номер:708.04.703.02

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:000.345623.A

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:000.345622

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:000.345621

Комплект:1

Примечание:

№ на схеме:20

Наименование:DIFFERENTIAL SHAFT

Каталожный номер:730.04.005.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:ROLL PIN

Каталожный номер:014.03.3387

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLUTCH DISC

Каталожный номер:708.04.600.02

Комплект:1

Примечание:

№ на схеме:24

Наименование:FLANGE

Каталожный номер:708.04.014.02

Комплект:1

Примечание:

№ на схеме:25

Наименование:SNAP RING

Каталожный номер:002.07.3654

Комплект:1

Примечание:

№ на схеме:26

Наименование:CIRCLIP

Каталожный номер:002.06.3630

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPACER

Каталожный номер:708.04.015.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPRING

Каталожный номер:000.350094

Комплект:6

Примечание:

№ на схеме:29

Наименование:BALL BEARING

Каталожный номер:005.01.0122

Комплект:1

Примечание:

№ на схеме:30

Наименование:PISTON

Каталожный номер:708.04.012.02

Комплект:1

Примечание:

№ на схеме:31

Наименование:DOWEL

Каталожный номер:014.01.0327

Комплект:1

Примечание:

№ на схеме:32

Наименование:SEAL

Каталожный номер:001.42.3359

Комплект:1

Примечание:

№ на схеме:34

Наименование:SEAL

Каталожный номер:001.42.3395

Комплект:1

Примечание:
