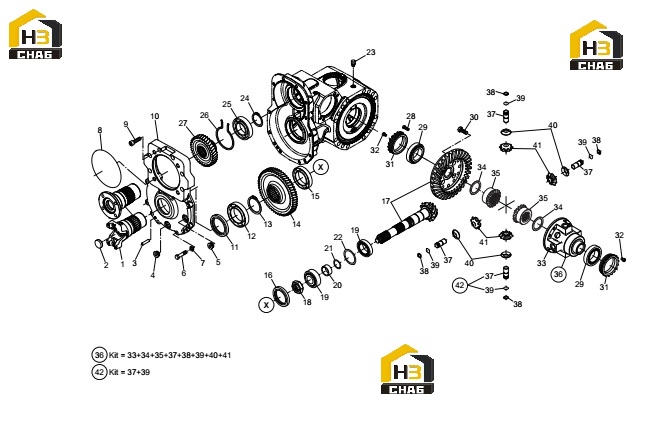

Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FLANGE

Каталожный номер:212.04.008.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG

Каталожный номер:015.03.2885

Комплект:1

Примечание:

№ на схеме:3

Наименование:DOWEL

Каталожный номер:014.02.0982

Комплект:1

Примечание:

№ на схеме:4

Наименование:MAGNETIC PLUG

Каталожный номер:112.01.610.03

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:016.31.4254

Комплект:8

Примечание:

№ на схеме:7

Наименование:SPRING WASHER

Каталожный номер:011.01.0223

Комплект:8

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:001.05.1356

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:016.30.4259

Комплект:6

Примечание:

№ на схеме:10

Наименование:COVER

Каталожный номер:211.14.003.02

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL

Каталожный номер:001.03.3588

Комплект:1

Примечание:

№ на схеме:12

Наименование:BALL BEARING

Каталожный номер:005.01.0623

Комплект:1

Примечание:

№ на схеме:13

Наименование:CIRCLIP

Каталожный номер:002.01.0754

Комплект:1

Примечание:

№ на схеме:14

Наименование:GEAR

Каталожный номер:211.14.002.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:BALL BEARING

Каталожный номер:005.01.0126

Комплект:1

Примечание:

№ на схеме:16

Наименование:SEAL

Каталожный номер:001.03.0032

Комплект:1

Примечание:

№ на схеме:17

Наименование:BEVEL GEAR SET

Каталожный номер:112.04.500.24

Комплект:1

Примечание:

№ на схеме:18

Наименование:RING NUT

Каталожный номер:212.04.007.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0162

Комплект:2

Примечание:

№ на схеме:20

Наименование:SPACER

Каталожный номер:112.04.009.02

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHIM KIT

Каталожный номер:123.04.400.02

Комплект:1

Примечание:

№ на схеме:22

Наименование:SHIM KIT

Каталожный номер:112.04.400.04

Комплект:1

Примечание:

№ на схеме:23

Наименование:VENT

Каталожный номер:112.01.018.02

Комплект:1

Примечание:

№ на схеме:24

Наименование:CIRCLIP

Каталожный номер:002.01.0535

Комплект:1

Примечание:

№ на схеме:25

Наименование:BALL BEARING

Каталожный номер:005.01.0124

Комплект:1

Примечание:

№ на схеме:26

Наименование:CIRCLIP

Каталожный номер:211.14.005.01

Комплект:1

Примечание:

№ на схеме:27

Наименование:GEAR

Каталожный номер:211.14.001.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:016.30.4289

Комплект:4

Примечание:

№ на схеме:29

Наименование:TAPER ROLLER BEARING

Каталожный номер:725.04.011.01

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:12

Примечание:

№ на схеме:31

Наименование:RING NUT

Каталожный номер:112.04.016.02

Комплект:2

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:016.30.4162

Комплект:2

Примечание:

№ на схеме:33

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:112.04.001.04

Комплект:1

Примечание:

№ на схеме:34

Наименование:FRICTION WASHER

Каталожный номер:112.04.007.01

Комплект:2

Примечание:

№ на схеме:35

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:112.04.005.01

Комплект:2

Примечание:

№ на схеме:36

Наименование:DIFFERENTIAL

Каталожный номер:112.04.702.01

Комплект:1

Примечание:

№ на схеме:37

Наименование:PIN

Каталожный номер:112.04.006.03

Комплект:4

Примечание:

№ на схеме:38

Наименование:CIRCLIP

Каталожный номер:002.14.3244

Комплект:4

Примечание:

№ на схеме:39

Наименование:CIRCLIP

Каталожный номер:002.06.3163

Комплект:4

Примечание:

№ на схеме:40

Наименование:FRICTION WASHER

Каталожный номер:112.04.008.01

Комплект:4

Примечание:

№ на схеме:41

Наименование:DIFFERENTIAL PINION

Каталожный номер:112.04.004.04

Комплект:4

Примечание:

№ на схеме:42

Наименование:PIN

Каталожный номер:112.04.706.02

Комплект:4

Примечание:
