Компоненты рулевого управления

← Узел тормоза Корпус редуктора →

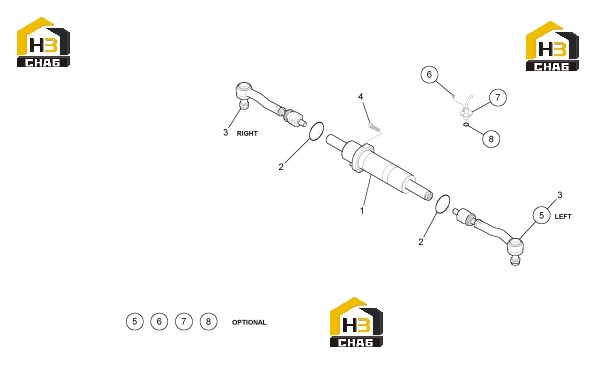

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER

Каталожный номер:211.24.623.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:RING

Каталожный номер:001.05.1548

Комплект:2

Примечание:

№ на схеме:3

Наименование:ARTICULATED TIE ROD

Каталожный номер:211.24.626.02

Комплект:1

Примечание:

№ на схеме:4

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0728

Комплект:4

Примечание:

№ на схеме:5

Наименование:ARTICULATED TIE ROD

Каталожный номер:211.24.625.02

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:016.04.1988

Комплект:3

Примечание:

№ на схеме:7

Наименование:ELECTRONIC SENSOR

Каталожный номер:279.24.610.15

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:001.05.3276

Комплект:1

Примечание:
