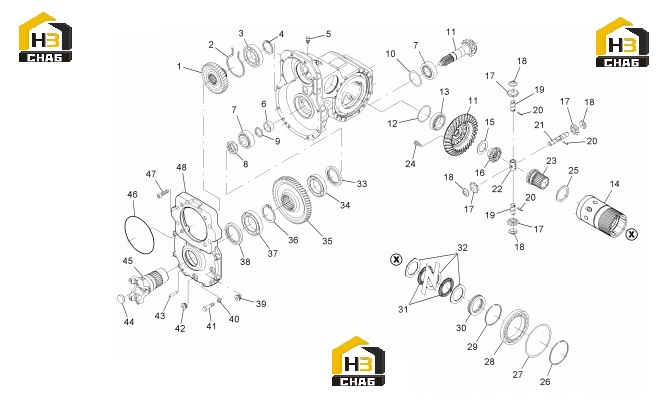

Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GEAR

Каталожный номер:211.14.001.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:CIRCLIP

Каталожный номер:211.14.005.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:BALL BEARING

Каталожный номер:005.01.0124

Комплект:1

Примечание:

№ на схеме:4

Наименование:CIRCLIP

Каталожный номер:002.01.0535

Комплект:1

Примечание:

№ на схеме:5

Наименование:VENT

Каталожный номер:112.01.018.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPACER

Каталожный номер:315.14.008.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:BEARING

Каталожный номер:005.09.2938

Комплект:2

Примечание:

№ на схеме:8

Наименование:RING NUT

Каталожный номер:211.04.005.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:RING

Каталожный номер:315.14.010.04

Комплект:1

Примечание:

№ на схеме:9

Наименование:RING

Каталожный номер:315.14.009.10

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.1551

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.1550

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:013.01.1549

Комплект:1

Примечание:

№ на схеме:11

Наименование:BEVEL GEAR SET

Каталожный номер:111.04.500.15

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:013.01.3290

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:013.01.3289

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:013.01.3288

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:013.01.1475

Комплект:1

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:1

Примечание:

№ на схеме:14

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:111.04.056.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:FRICTION WASHER

Каталожный номер:171.04.011.01

Комплект:1

Примечание:

№ на схеме:16

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.058.02

Комплект:1

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.04.070.01

Комплект:4

Примечание:

№ на схеме:18

Наименование:FRICTION WASHER

Каталожный номер:171.04.012.01

Комплект:4

Примечание:

№ на схеме:19

Наименование:PIN

Каталожный номер:111.04.034.02

Комплект:2

Примечание:

№ на схеме:20

Наименование:DOWEL

Каталожный номер:014.03.3539

Комплект:3

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:111.04.033.02

Комплект:1

Примечание:

№ на схеме:22

Наименование:SHAFT RETAINER

Каталожный номер:111.04.032.02

Комплект:1

Примечание:

№ на схеме:23

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.026.03

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:016.28.3658

Комплект:12

Примечание:

№ на схеме:25

Наименование:FRICTION WASHER

Каталожный номер:111.04.060.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:CIRCLIP

Каталожный номер:002.05.3540

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.345623

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.345622

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:000.345621

Комплект:1

Примечание:

№ на схеме:28

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:1

Примечание:

№ на схеме:29

Наименование:CIRCLIP

Каталожный номер:002.06.3536

Комплект:1

Примечание:

№ на схеме:30

Наименование:BEARING

Каталожный номер:005.45.2335

Комплект:1

Примечание:

№ на схеме:31

Наименование:CLUTCH DISC

Каталожный номер:111.04.045.01

Комплект:7

Примечание:

№ на схеме:32

Наименование:INTERMEDIATE CLUTCH DISC

Каталожный номер:000.727330

Комплект:8

Примечание:

№ на схеме:33

Наименование:SEAL

Каталожный номер:001.03.0032

Комплект:1

Примечание:

№ на схеме:34

Наименование:BALL BEARING

Каталожный номер:005.01.0126

Комплект:1

Примечание:

№ на схеме:35

Наименование:GEAR

Каталожный номер:211.14.002.01

Комплект:1

Примечание:

№ на схеме:36

Наименование:CIRCLIP

Каталожный номер:002.01.0754

Комплект:1

Примечание:

№ на схеме:37

Наименование:BALL BEARING

Каталожный номер:005.01.0623

Комплект:1

Примечание:

№ на схеме:38

Наименование:SEAL

Каталожный номер:001.03.3588

Комплект:1

Примечание:

№ на схеме:39

Наименование:PLUG

Каталожный номер:355.14.610.02

Комплект:1

Примечание:

№ на схеме:40

Наименование:SPRING WASHER

Каталожный номер:011.01.0223

Комплект:8

Примечание:

№ на схеме:41

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0897

Комплект:8

Примечание:

№ на схеме:42

Наименование:MAGNET PLUG

Каталожный номер:355.14.611.02

Комплект:1

Примечание:

№ на схеме:43

Наименование:DOWEL

Каталожный номер:014.02.0982

Комплект:1

Примечание:

№ на схеме:44

Наименование:PLUG

Каталожный номер:015.03.2884

Комплект:1

Примечание:

№ на схеме:45

Наименование:FLANGE

Каталожный номер:211.04.004.01

Комплект:1

Примечание:

№ на схеме:46

Наименование:O-RING

Каталожный номер:001.05.1356

Комплект:1

Примечание:

№ на схеме:47

Наименование:BOLT

Каталожный номер:016.30.4259

Комплект:6

Примечание:

№ на схеме:48

Наименование:COVER

Каталожный номер:211.14.003.02

Комплект:1

Примечание:
