Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

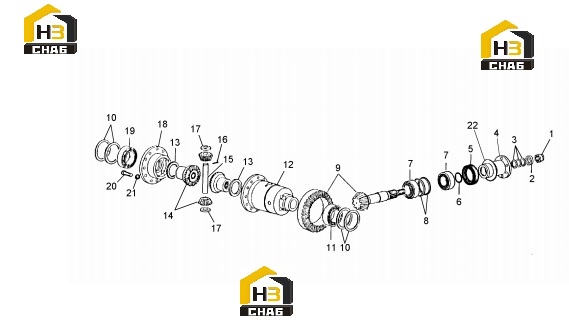

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:000.058160

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:000.245320.002

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3350

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3349

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3348

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:416.04.710.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:000.051460

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:001.05.1423

Комплект:1

Примечание:

№ на схеме:7

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0157

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.345470

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.345460

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEVEL GEAR SET

Каталожный номер:000.231991

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.245930

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.245250

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.245240

Комплект:2

Примечание:

№ на схеме:11

Наименование:BEARING

Каталожный номер:000.137040

Комплект:1

Примечание:

№ на схеме:12

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:000.208528

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:000.245680

Комплект:2

Примечание:

№ на схеме:14

Наименование:GEAR

Каталожный номер:000.232251

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:000.215061

Комплект:1

Примечание:

№ на схеме:16

Наименование:DOWEL

Каталожный номер:000.062319

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:000.245748

Комплект:2

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:000.208529

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING

Каталожный номер:000.137163

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:016.01.1209

Комплект:12

Примечание:

№ на схеме:21

Наименование:SPRING WASHER

Каталожный номер:011.04.1318

Комплект:12

Примечание:
