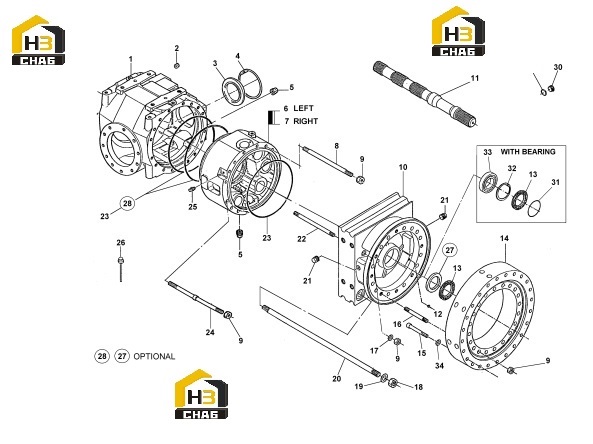

Корпус редуктора

← Шестерни раздаточной коробки Редуктор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING

Каталожный номер:176.01.001.15

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:016.14.2739

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:176.01.035.04

Комплект:1

Примечание:

№ на схеме:4

Наименование:SNAP RING

Каталожный номер:002.02.1429

Комплект:1

Примечание:

№ на схеме:5

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:INTERMEDIATE COVER

Каталожный номер:176.01.002.18

Комплект:1

Примечание:

№ на схеме:7

Наименование:INTERMEDIATE COVER

Каталожный номер:176.01.003.19

Комплект:1

Примечание:

№ на схеме:8

Наименование:STUD

Каталожный номер:176.06.035.01

Комплект:22

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:006.01.1489

Комплект:46

Примечание:

№ на схеме:10

Наименование:LATERAL AXLE HOUSING

Каталожный номер:176.06.032.03

Комплект:2

Примечание:

№ на схеме:11

Наименование:HALF SHAFT

Каталожный номер:151.06.028.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:PLUG

Каталожный номер:015.01.0363

Комплект:6

Примечание:

№ на схеме:13

Наименование:SEAL

Каталожный номер:001.01.0868

Комплект:2

Примечание:

№ на схеме:14

Наименование:BALL BEARING

Каталожный номер:176.06.036.03

Комплект:2

Примечание:

№ на схеме:15

Наименование:CYLINDER BOLT

Каталожный номер:016.04.3650

Комплект:48

Примечание:

№ на схеме:16

Наименование:STUD

Каталожный номер:176.06.037.01

Комплект:14

Примечание:

№ на схеме:17

Наименование:SPRING WASHER

Каталожный номер:011.01.0224

Комплект:6

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:006.04.2864

Комплект:4

Примечание:

№ на схеме:19

Наименование:SPRING WASHER

Каталожный номер:011.04.1309

Комплект:4

Примечание:

№ на схеме:20

Наименование:STUD

Каталожный номер:176.06.056.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:4

Примечание:

№ на схеме:22

Наименование:STUD

Каталожный номер:176.06.038.01

Комплект:6

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:176.07.029.01

Комплект:2

Примечание:

№ на схеме:24

Наименование:STUD

Каталожный номер:176.06.034.01

Комплект:4

Примечание:

№ на схеме:25

Наименование:VENT

Каталожный номер:702.01.003.01

Комплект:2

Примечание:

№ на схеме:26

Наименование:DIP STICK

Каталожный номер:176.01.701.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:176.07.029.03

Комплект:4

Примечание:

№ на схеме:30

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING

Каталожный номер:001.05.1248

Комплект:2

Примечание:

№ на схеме:32

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:2

Примечание:

№ на схеме:33

Наименование:BALL BEARING

Каталожный номер:005.01.0121

Комплект:2

Примечание:

№ на схеме:34

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:48

Примечание:
