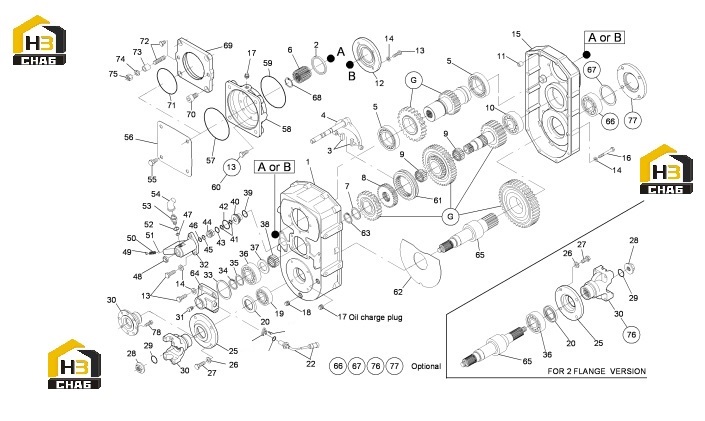

Коробка раздаточная

← Узел тормоза Шестерни раздаточной коробки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING

Каталожный номер:360.14.001.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:SEAL

Каталожный номер:001.01.0622

Комплект:1

Примечание:

№ на схеме:3

Наименование:SLIDING PIN

Каталожный номер:355.14.056.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:BAR

Каталожный номер:360.14.701.02

Комплект:1

Примечание:

№ на схеме:5

Наименование:BALL BEARING

Каталожный номер:005.01.0623

Комплект:2

Примечание:

№ на схеме:6

Наименование:BUCHSE

Каталожный номер:723.14.020.06

Комплект:1

Примечание:

№ на схеме:7

Наименование:FRICTION WASHER

Каталожный номер:355.14.055.01

Комплект:1

Примечание:

№ на схеме:8

Наименование:GUIDE - TUBE

Каталожный номер:355.14.100.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:NEEDLE BEARING

Каталожный номер:005.13.2708

Комплект:2

Примечание:

№ на схеме:10

Наименование:BEARING

Каталожный номер:005.06.2454

Комплект:1

Примечание:

№ на схеме:11

Наименование:REDUCTION BUSHING

Каталожный номер:722.14.039.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:COVER

Каталожный номер:360.14.005.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0375

Комплект:4

Примечание:

№ на схеме:14

Наименование:SPRING WASHER

Каталожный номер:011.01.0222

Комплект:18

Примечание:

№ на схеме:15

Наименование:COVER

Каталожный номер:360.14.002.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLT

Каталожный номер:016.03.1062

Комплект:14

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:1

Примечание:

№ на схеме:18

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:BALL BEARING

Каталожный номер:005.01.0118

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL

Каталожный номер:001.03.3256

Комплект:1

Примечание:

№ на схеме:22

Наименование:ELECTRONIC SENSOR

Каталожный номер:367.14.611.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:COVER

Каталожный номер:722.14.006.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPRING WASHER

Каталожный номер:011.01.0223

Комплект:4

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:016.36.4241

Комплект:4

Примечание:

№ на схеме:28

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:001.05.0044

Комплект:1

Примечание:

№ на схеме:30

Наименование:FLANGE

Каталожный номер:714.02.013.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:VENT

Каталожный номер:702.01.003.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:CYLINDER

Каталожный номер:360.14.019.02

Комплект:1

Примечание:

№ на схеме:33

Наименование:SHIM

Каталожный номер:013.01.0313

Комплект:1

Примечание:

№ на схеме:33

Наименование:SHIM

Каталожный номер:013.01.0311

Комплект:1

Примечание:

№ на схеме:34

Наименование:CIRCLIP

Каталожный номер:002.01.0074

Комплект:1

Примечание:

№ на схеме:35

Наименование:SHIM

Каталожный номер:013.01.0650

Комплект:1

Примечание:

№ на схеме:36

Наименование:ROLLER BEARING

Каталожный номер:005.06.3677

Комплект:1

Примечание:

№ на схеме:37

Наименование:FRICTION WASHER

Каталожный номер:360.14.016.01

Комплект:1

Примечание:

№ на схеме:38

Наименование:NEEDLE BEARING

Каталожный номер:005.13.1165

Комплект:1

Примечание:

№ на схеме:39

Наименование:O-RING

Каталожный номер:001.05.1592

Комплект:1

Примечание:

№ на схеме:40

Наименование:REDUCTION BUSHING

Каталожный номер:355.14.140.02

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-RING

Каталожный номер:001.05.0039

Комплект:2

Примечание:

№ на схеме:42

Наименование:O-RING

Каталожный номер:001.05.0591

Комплект:1

Примечание:

№ на схеме:43

Наименование:O-RING

Каталожный номер:001.05.1587

Комплект:1

Примечание:

№ на схеме:44

Наименование:PISTON

Каталожный номер:355.14.139.01

Комплект:1

Примечание:

№ на схеме:45

Наименование:CIRCLIP

Каталожный номер:002.01.1047

Комплект:1

Примечание:

№ на схеме:46

Наименование:O-RING

Каталожный номер:001.05.0934

Комплект:1

Примечание:

№ на схеме:47

Наименование:O-RING

Каталожный номер:001.05.1479

Комплект:1

Примечание:

№ на схеме:48

Наименование:SEAL

Каталожный номер:001.14.3140

Комплект:1

Примечание:

№ на схеме:49

Наименование:GRUB BOLT

Каталожный номер:016.08.1240

Комплект:1

Примечание:

№ на схеме:50

Наименование:SPRING

Каталожный номер:542.03.020.01

Комплект:1

Примечание:

№ на схеме:51

Наименование:DETEND BALL

Каталожный номер:012.01.0249

Комплект:1

Примечание:

№ на схеме:52

Наименование:SEAL WASHER

Каталожный номер:011.07.1478

Комплект:1

Примечание:

№ на схеме:53

Наименование:SECURITY SWITCH

Каталожный номер:932.03.600.04

Комплект:1

Примечание:

№ на схеме:54

Наименование:BOOT

Каталожный номер:932.03.020.01

Комплект:1

Примечание:

№ на схеме:55

Наименование:BOLT

Каталожный номер:016.01.1945

Комплект:4

Примечание:

№ на схеме:56

Наименование:SHEET

Каталожный номер:723.14.053.04

Комплект:1

Примечание:

№ на схеме:57

Наименование:O-RING

Каталожный номер:001.05.1356

Комплект:1

Примечание:

№ на схеме:58

Наименование:COVER

Каталожный номер:360.14.007.01

Комплект:1

Примечание:

№ на схеме:59

Наименование:O-RING

Каталожный номер:001.05.1422

Комплект:1

Примечание:

№ на схеме:60

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0375

Комплект:8

Примечание:

№ на схеме:61

Наименование:CHANGE SELECTOR

Каталожный номер:355.14.101.03

Комплект:1

Примечание:

№ на схеме:62

Наименование:COVERPLATE

Каталожный номер:360.14.015.01

Комплект:1

Примечание:

№ на схеме:63

Наименование:CIRCLIP

Каталожный номер:002.01.0076

Комплект:1

Примечание:

№ на схеме:64

Наименование:COVER

Каталожный номер:360.14.035.01

Комплект:1

Примечание:

№ на схеме:65

Наименование:OUTPUT SHAFT

Каталожный номер:360.14.014.02

Комплект:1

Примечание:

№ на схеме:66

Наименование:ROLLER BEARING

Каталожный номер:005.06.0792

Комплект:1

Примечание:
