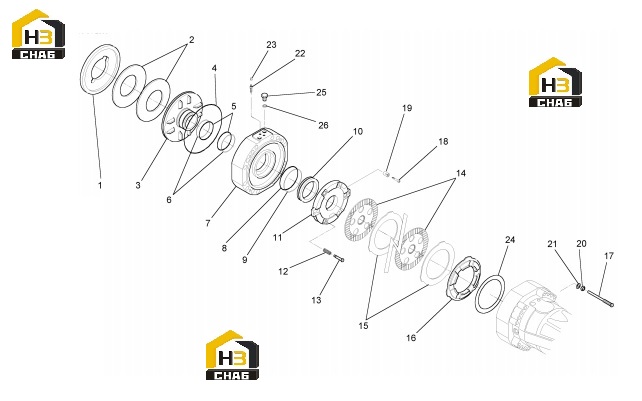

Узел тормоза

← Редуктор бортовой, корпус и комплектующие моста Коробка раздаточная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPACER

Каталожный номер:212.07.013.01

Комплект:2

Примечание:

№ на схеме:2

Наименование:SPRING

Каталожный номер:176.07.047.01

Комплект:4

Примечание:

№ на схеме:3

Наименование:PISTON

Каталожный номер:212.07.004.02

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:001.05.1642

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:001.05.0746

Комплект:4

Примечание:

№ на схеме:6

Наименование:BACK - UP RING

Каталожный номер:212.07.007.01

Комплект:4

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:212.01.013.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:001.05.0819

Комплект:2

Примечание:

№ на схеме:9

Наименование:BACK - UP RING

Каталожный номер:212.07.007.02

Комплект:2

Примечание:

№ на схеме:10

Наименование:PISTON

Каталожный номер:212.07.008.02

Комплект:2

Примечание:

№ на схеме:11

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:212.07.005.02

Комплект:2

Примечание:

№ на схеме:12

Наименование:SPRING

Каталожный номер:171.07.010.02

Комплект:6

Примечание:

№ на схеме:13

Наименование:ADJUSTING BOLT

Каталожный номер:154.06.014.02

Комплект:6

Примечание:

№ на схеме:14

Наименование:BRAKE DISC

Каталожный номер:112.07.610.02

Комплект:8

Примечание:

№ на схеме:15

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:112.07.006.01

Комплект:8

Примечание:

№ на схеме:16

Наименование:SPACER

Каталожный номер:212.07.006.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:212.07.009.03

Комплект:4

Примечание:

№ на схеме:18

Наименование:ADJUSTING BOLT

Каталожный номер:112.07.037.13

Комплект:6

Примечание:

№ на схеме:19

Наименование:SPRING

Каталожный номер:112.07.002.03

Комплект:6

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:006.05.0684

Комплект:4

Примечание:

№ на схеме:21

Наименование:LOCK WASHER

Каталожный номер:011.13.1227

Комплект:4

Примечание:

№ на схеме:22

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:4

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:013.01.3488

Комплект:2

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:013.01.3487

Комплект:2

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:013.01.3486

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:016.10.1441

Комплект:4

Примечание:

№ на схеме:26

Наименование:SEAL WASHER

Каталожный номер:011.07.1215

Комплект:4

Примечание:
