Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

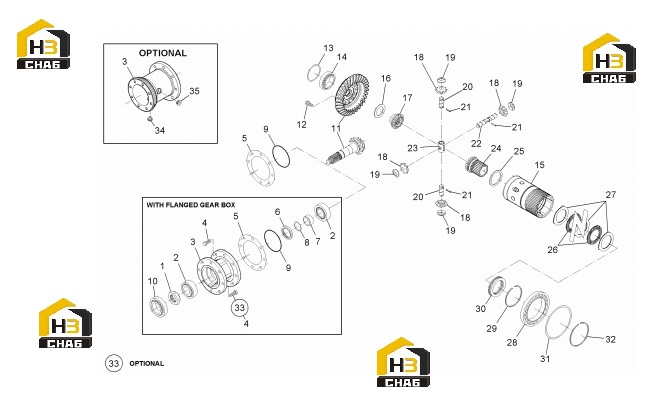

№ на схеме:5

Наименование:SHIM

Каталожный номер:171.01.006.04

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:171.01.006.03

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:171.01.006.02

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:171.01.006.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:001.05.1443

Комплект:1

Примечание:

№ на схеме:11

Наименование:BEVEL GEAR SET

Каталожный номер:111.04.502.06

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:016.28.3658

Комплект:12

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:013.01.3290

Комплект:1

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:013.01.3289

Комплект:1

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:013.01.3288

Комплект:1

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:013.01.1475

Комплект:1

Примечание:

№ на схеме:14

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0496

Комплект:1

Примечание:

№ на схеме:15

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:111.04.056.01

Комплект:1

Примечание:

№ на схеме:16

Наименование:FRICTION WASHER

Каталожный номер:171.04.011.01

Комплект:1

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.058.02

Комплект:1

Примечание:

№ на схеме:18

Наименование:DIFFERENTIAL PINION

Каталожный номер:111.04.070.01

Комплект:4

Примечание:

№ на схеме:19

Наименование:FRICTION WASHER

Каталожный номер:171.04.012.01

Комплект:4

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:111.04.034.01

Комплект:2

Примечание:

№ на схеме:21

Наименование:DOWEL

Каталожный номер:014.03.3539

Комплект:3

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:111.04.033.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHAFT RETAINER

Каталожный номер:111.04.032.02

Комплект:1

Примечание:

№ на схеме:24

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:111.04.026.03

Комплект:1

Примечание:

№ на схеме:25

Наименование:FRICTION WASHER

Каталожный номер:111.04.060.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:CLUTCH DISC

Каталожный номер:111.04.045.01

Комплект:7

Примечание:

№ на схеме:27

Наименование:INTERMEDIATE CLUTCH DISC

Каталожный номер:000.727330

Комплект:8

Примечание:

№ на схеме:28

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:1

Примечание:

№ на схеме:29

Наименование:CIRCLIP

Каталожный номер:002.06.3536

Комплект:1

Примечание:

№ на схеме:30

Наименование:BEARING

Каталожный номер:005.45.2335

Комплект:1

Примечание:

№ на схеме:31

Наименование:SHIM

Каталожный номер:000.345623

Комплект:1

Примечание:

№ на схеме:31

Наименование:SHIM

Каталожный номер:000.345622

Комплект:1

Примечание:

№ на схеме:31

Наименование:SHIM

Каталожный номер:000.345621

Комплект:1

Примечание:

№ на схеме:32

Наименование:CIRCLIP

Каталожный номер:002.05.3540

Комплект:1

Примечание:
