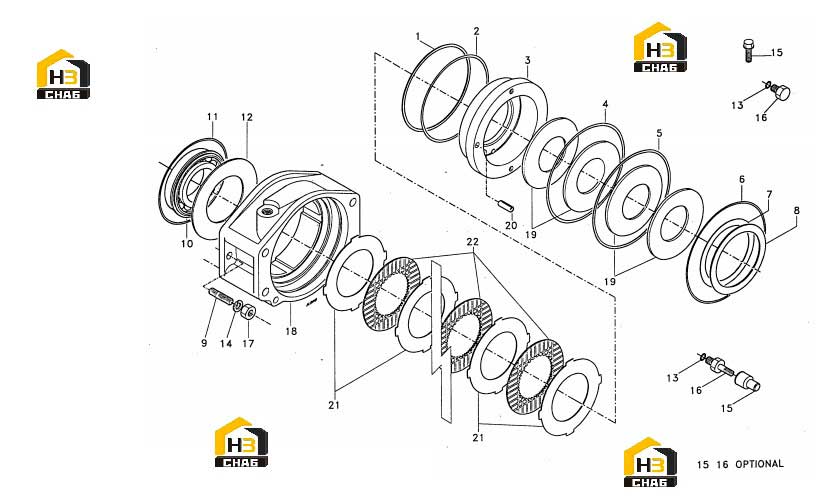

Комплектующие тормоза

← Узел тормоза Коробка раздаточная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BACK - UP RING

Каталожный номер:355.14.049.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:001.05.1120

Комплект:1

Примечание:

№ на схеме:3

Наименование:PISTON

Каталожный номер:355.07.003.03

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:001.05.0731

Комплект:1

Примечание:

№ на схеме:5

Наименование:BACK - UP RING

Каталожный номер:355.14.048.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:001.05.1487

Комплект:1

Примечание:

№ на схеме:7

Наименование:FRICTION WASHER

Каталожный номер:355.07.005.01

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.1201

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.0322

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.0321

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.0320

Комплект:1

Примечание:

№ на схеме:9

Наименование:STUD

Каталожный номер:017.02.1197

Комплект:2

Примечание:

№ на схеме:10

Наименование:BALL BEARING

Каталожный номер:005.04.0504

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:001.05.2606

Комплект:1

Примечание:

№ на схеме:12

Наименование:FRICTION WASHER

Каталожный номер:355.07.004.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:001.05.1107

Комплект:2

Примечание:

№ на схеме:14

Наименование:SPRING WASHER

Каталожный номер:011.01.0222

Комплект:2

Примечание:

№ на схеме:15

Наименование:HEXAGON BOLT

Каталожный номер:016.27.3235

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:016.10.0923

Комплект:2

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:006.03.0196

Комплект:2

Примечание:

№ на схеме:18

Наименование:HOUSING

Каталожный номер:355.07.001.02

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING

Каталожный номер:355.07.008.01

Комплект:4

Примечание:

№ на схеме:20

Наименование:ROLL PIN

Каталожный номер:014.11.2774

Комплект:1

Примечание:

№ на схеме:21

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:000.245238.000

Комплект:8

Примечание:

№ на схеме:22

Наименование:BRAKE DISC

Каталожный номер:000.245239.000

Комплект:7

Примечание:
