Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

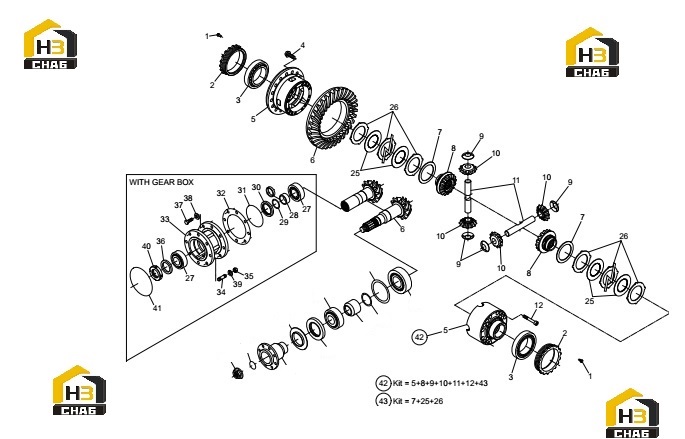

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:016.30.4162

Комплект:2

Примечание:

№ на схеме:2

Наименование:RING NUT

Каталожный номер:194.04.001.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0762

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:20

Примечание:

№ на схеме:5

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:113.04.706.02

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEVEL GEAR SET

Каталожный номер:113.04.502.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:DISC

Каталожный номер:176.04.038.02

Комплект:2

Примечание:

№ на схеме:8

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:113.04.045.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:FRICTION WASHER

Каталожный номер:139.04.001.01

Комплект:4

Примечание:

№ на схеме:10

Наименование:DIFFERENTIAL PINION

Каталожный номер:113.04.043.01

Комплект:4

Примечание:

№ на схеме:11

Наименование:DIFFERENTIAL SHAFT

Каталожный номер:139.04.002.02

Комплект:2

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:016.38.4239

Комплект:15

Примечание:

№ на схеме:25

Наименование:DISC

Каталожный номер:176.04.038.01

Комплект:8

Примечание:

№ на схеме:27

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0878

Комплект:2

Примечание:

№ на схеме:28

Наименование:SPACER

Каталожный номер:113.04.039.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:RING KIT

Каталожный номер:113.04.400.06

Комплект:1

Примечание:

№ на схеме:30

Наименование:SEAL

Каталожный номер:113.04.047.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING

Каталожный номер:001.05.2918

Комплект:1

Примечание:

№ на схеме:32

Наименование:SHIM KIT

Каталожный номер:176.01.400.12

Комплект:1

Примечание:

№ на схеме:33

Наименование:COVER

Каталожный номер:176.01.038.01

Комплект:1

Примечание:

№ на схеме:34

Наименование:STUD

Каталожный номер:017.02.0791

Комплект:10

Примечание:

№ на схеме:35

Наименование:NUT

Каталожный номер:006.03.0198

Комплект:10

Примечание:

№ на схеме:36

Наименование:SPACER

Каталожный номер:734.04.032.01

Комплект:1

Примечание:

№ на схеме:37

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0428

Комплект:10

Примечание:

№ на схеме:38

Наименование:SPRING WASHER

Каталожный номер:011.14.1455

Комплект:10

Примечание:

№ на схеме:39

Наименование:SPRING WASHER

Каталожный номер:011.04.0858

Комплект:10

Примечание:

№ на схеме:40

Наименование:RING NUT

Каталожный номер:319.14.042.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-RING

Каталожный номер:001.05.2606

Комплект:1

Примечание:

№ на схеме:42

Наименование:DIFFERENTIAL

Каталожный номер:113.04.755.02

Комплект:1

Примечание:

№ на схеме:43

Наименование:CLUTCH DISC

Каталожный номер:113.04.610.01

Комплект:2

Примечание:
