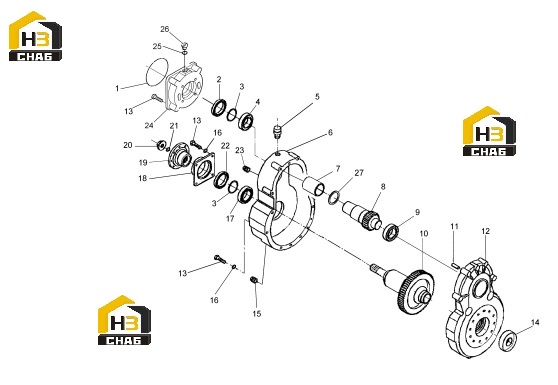

Коробка раздаточная

← Узел тормоза Корпус редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:001.05.1487

Комплект:1

Примечание:

№ на схеме:2

Наименование:SEAL

Каталожный номер:001.01.0018

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3177

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.1241

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.0314

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.0313

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.0311

Комплект:1

Примечание:

№ на схеме:4

Наименование:BALL BEARING

Каталожный номер:005.01.0121

Комплект:1

Примечание:

№ на схеме:5

Наименование:VENT

Каталожный номер:357.14.022.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:357.14.101.32

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:317.14.010.01

Комплект:1

Примечание:

№ на схеме:8

Наименование:INPUT SHAFT

Каталожный номер:317.14.706.02

Комплект:1

Примечание:

№ на схеме:9

Наименование:BALL BEARING

Каталожный номер:005.01.0119

Комплект:1

Примечание:

№ на схеме:10

Наименование:OUTPUT SHAFT

Каталожный номер:317.14.707.02

Комплект:1

Примечание:

№ на схеме:11

Наименование:DOWEL

Каталожный номер:014.02.2988

Комплект:2

Примечание:

№ на схеме:12

Наименование:HOUSING

Каталожный номер:357.14.100.14

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0376

Комплект:12

Примечание:

№ на схеме:14

Наименование:OILCATCHER

Каталожный номер:171.01.008.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPRING WASHER

Каталожный номер:011.04.1318

Комплект:12

Примечание:

№ на схеме:17

Наименование:BALL BEARING

Каталожный номер:005.01.0118

Комплект:1

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:357.14.103.03

Комплект:1

Примечание:

№ на схеме:19

Наименование:FLANGE

Каталожный номер:357.14.141.02

Комплект:1

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:357.14.139.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:001.05.0044

Комплект:1

Примечание:

№ на схеме:22

Наименование:SEAL

Каталожный номер:001.03.0621

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:COVER

Каталожный номер:357.14.102.02

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAL WASHER

Каталожный номер:011.13.2630

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:016.10.2629

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPACER

Каталожный номер:357.14.144.01

Комплект:1

Примечание:
