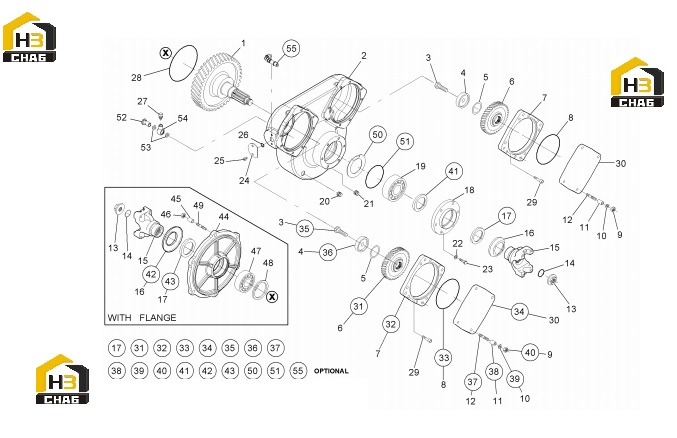

Коробка раздаточная

← Узел тормоза Болты редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INPUT SHAFT

Каталожный номер:314.14.701.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOUSING

Каталожный номер:314.14.001.03

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0387

Комплект:2

Примечание:

№ на схеме:4

Наименование:SPACER

Каталожный номер:310.14.009.02

Комплект:2

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:013.01.2887

Комплект:4

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:013.01.2886

Комплект:4

Примечание:

№ на схеме:6

Наименование:GEAR

Каталожный номер:310.14.004.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:310.14.006.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:001.05.1356

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:006.03.1196

Комплект:8

Примечание:

№ на схеме:10

Наименование:SPRING WASHER

Каталожный номер:011.01.0225

Комплект:8

Примечание:

№ на схеме:11

Наименование:SPACER

Каталожный номер:725.14.020.01

Комплект:8

Примечание:

№ на схеме:12

Наименование:STUD

Каталожный номер:017.01.2828

Комплект:8

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:354.14.020.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:001.05.0694

Комплект:1

Примечание:

№ на схеме:15

Наименование:FLANGE

Каталожный номер:354.14.011.01

Комплект:1

Примечание:

№ на схеме:16

Наименование:COVERPLATE

Каталожный номер:354.14.019.01

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL

Каталожный номер:001.03.1311

Комплект:1

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:314.14.039.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:BALL BEARING

Каталожный номер:005.01.0122

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPRING WASHER

Каталожный номер:011.01.0222

Комплект:6

Примечание:

№ на схеме:23

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0375

Комплект:6

Примечание:

№ на схеме:24

Наименование:COVER

Каталожный номер:310.14.008.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0369

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:001.05.0037

Комплект:1

Примечание:

№ на схеме:27

Наименование:VENT

Каталожный номер:702.01.003.03

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:701.06.015.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0421

Комплект:16

Примечание:

№ на схеме:30

Наименование:SHEET

Каталожный номер:723.14.053.04

Комплект:2

Примечание:

№ на схеме:50

Наименование:SHEET

Каталожный номер:314.14.038.01

Комплект:1

Примечание:

№ на схеме:51

Наименование:O-RING

Каталожный номер:001.05.3696

Комплект:1

Примечание:

№ на схеме:52

Наименование:ADAPTOR

Каталожный номер:307.14.006.01

Комплект:1

Примечание:

№ на схеме:53

Наименование:WASHER

Каталожный номер:011.07.2763

Комплект:2

Примечание:

№ на схеме:54

Наименование:ADAPTOR

Каталожный номер:307.14.005.01

Комплект:1

Примечание:
