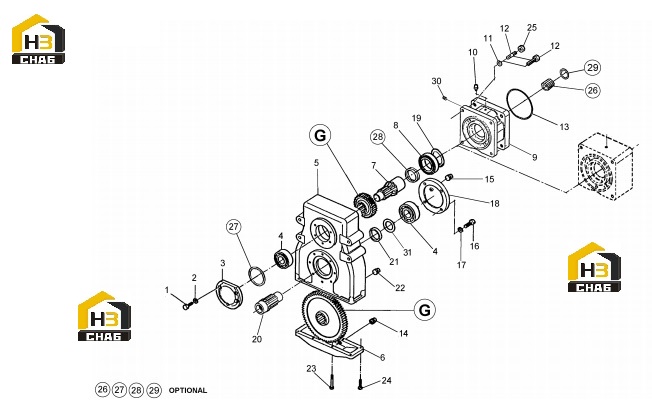

Коробка раздаточная

← Узел тормоза Шестерни раздаточной коробки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0374

Комплект:5

Примечание:

№ на схеме:2

Наименование:SPRING WASHER

Каталожный номер:011.01.0222

Комплект:5

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:926.14.048.02

Комплект:1

Примечание:

№ на схеме:4

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0158

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOUSING

Каталожный номер:311.14.001.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:311.14.002.02

Комплект:1

Примечание:

№ на схеме:7

Наименование:INPUT SHAFT

Каталожный номер:721.14.046.02

Комплект:1

Примечание:

№ на схеме:8

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0833

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER

Каталожный номер:721.14.045.06

Комплект:1

Примечание:

№ на схеме:10

Наименование:VENT

Каталожный номер:702.01.003.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING WASHER

Каталожный номер:011.01.0224

Комплект:4

Примечание:

№ на схеме:12

Наименование:STUD

Каталожный номер:017.02.0791

Комплект:4

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:001.05.0731

Комплект:1

Примечание:

№ на схеме:14

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLUG

Каталожный номер:016.14.0594

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0380

Комплект:4

Примечание:

№ на схеме:17

Наименование:SPRING WASHER

Каталожный номер:011.01.0223

Комплект:4

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:721.14.068.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:013.01.3177

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:013.01.1241

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:013.01.0313

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:013.01.0311

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOLLOW SHAFT

Каталожный номер:721.14.014.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPACER

Каталожный номер:715.14.006.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:016.04.2010

Комплект:4

Примечание:

№ на схеме:24

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0416

Комплект:4

Примечание:

№ на схеме:25

Наименование:NUT

Каталожный номер:006.03.0198

Комплект:4

Примечание:

№ на схеме:30

Наименование:PLUG

Каталожный номер:016.14.1138

Комплект:1

Примечание:
