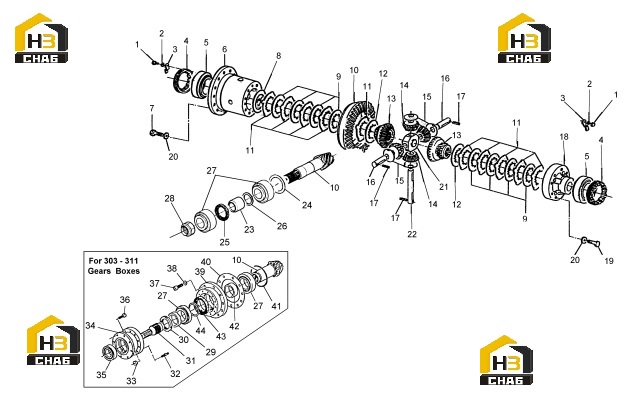

Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:016.01.1495

Комплект:2

Примечание:

№ на схеме:2

Наименование:LOCK WASHER

Каталожный номер:011.05.0232

Комплект:2

Примечание:

№ на схеме:3

Наименование:LOCKING PLATE

Каталожный номер:176.04.010.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:RING NUT

Каталожный номер:176.04.009.02

Комплект:2

Примечание:

№ на схеме:5

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0762

Комплект:1

Примечание:

№ на схеме:6

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:176.04.040.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLT

Каталожный номер:016.02.1374

Комплект:16

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.2987

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.2868

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:013.01.2867

Комплект:1

Примечание:

№ на схеме:9

Наименование:DISC

Каталожный номер:176.04.038.01

Комплект:8

Примечание:

№ на схеме:10

Наименование:BEVEL GEAR SET

Каталожный номер:734.04.508.13

Комплект:1

Примечание:

№ на схеме:11

Наименование:DISC

Каталожный номер:176.04.037.01

Комплект:10

Примечание:

№ на схеме:12

Наименование:DISC

Каталожный номер:176.04.038.02

Комплект:2

Примечание:

№ на схеме:13

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:176.04.039.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:DIFFERENTIAL PINION

Каталожный номер:734.04.007.02

Комплект:4

Примечание:

№ на схеме:15

Наименование:FRICTION WASHER

Каталожный номер:734.04.009.01

Комплект:4

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:734.04.008.04

Комплект:2

Примечание:

№ на схеме:17

Наименование:ROLL PIN

Каталожный номер:014.03.1166

Комплект:3

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:176.04.041.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:016.16.2972

Комплект:8

Примечание:

№ на схеме:20

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:16

Примечание:

№ на схеме:21

Наименование:SHAFT RETAINER

Каталожный номер:176.04.013.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:734.04.008.03

Комплект:1

Примечание:

№ на схеме:27

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0878

Комплект:2

Примечание:

№ на схеме:29

Наименование:SPACER

Каталожный номер:734.04.032.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:RING NUT

Каталожный номер:007.01.0881

Комплект:1

Примечание:

№ на схеме:31

Наименование:SHAFT

Каталожный номер:734.04.048.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:STUD

Каталожный номер:017.02.1100

Комплект:12

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:006.03.0196

Комплект:12

Примечание:

№ на схеме:34

Наименование:FLANGE

Каталожный номер:734.01.014.01

Комплект:1

Примечание:

№ на схеме:35

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.1225

Комплект:1

Примечание:

№ на схеме:36

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0375

Комплект:8

Примечание:

№ на схеме:37

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0428

Комплект:10

Примечание:

№ на схеме:38

Наименование:SPRING WASHER

Каталожный номер:011.14.1455

Комплект:10

Примечание:

№ на схеме:39

Наименование:COVER

Каталожный номер:176.01.010.01

Комплект:1

Примечание:

№ на схеме:40

Наименование:SHIM

Каталожный номер:176.01.006.04

Комплект:1

Примечание:

№ на схеме:40

Наименование:SHIM

Каталожный номер:176.01.006.03

Комплект:1

Примечание:

№ на схеме:40

Наименование:SHIM

Каталожный номер:176.01.006.02

Комплект:1

Примечание:

№ на схеме:40

Наименование:SHIM

Каталожный номер:176.01.006.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-RING

Каталожный номер:001.05.1422

Комплект:1

Примечание:

№ на схеме:42

Наименование:SPACER

Каталожный номер:734.04.070.03

Комплект:1

Примечание:

№ на схеме:43

Наименование:SEAL

Каталожный номер:001.01.0879

Комплект:1

Примечание:

№ на схеме:44

Наименование:SHIM

Каталожный номер:013.01.3292

Комплект:1

Примечание:

№ на схеме:44

Наименование:SHIM

Каталожный номер:013.01.3291

Комплект:1

Примечание:

№ на схеме:44

Наименование:SHIM

Каталожный номер:013.01.3290

Комплект:1

Примечание:

№ на схеме:44

Наименование:SHIM

Каталожный номер:013.01.3289

Комплект:1

Примечание:

№ на схеме:44

Наименование:SHIM

Каталожный номер:013.01.3288

Комплект:1

Примечание:
