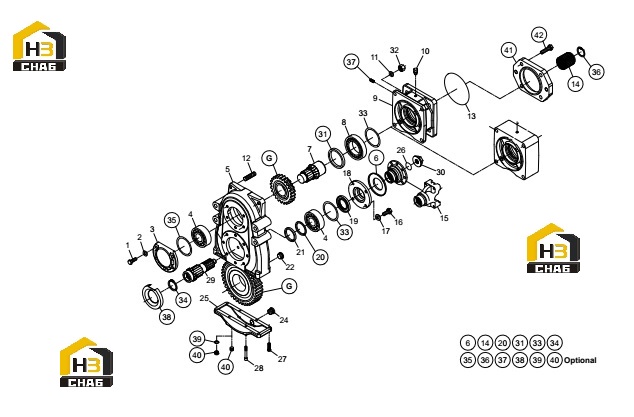

Коробка раздаточная

← Редуктор бортовой, корпус и комплектующие моста Шестерни раздаточной коробки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0374

Комплект:5

Примечание:

№ на схеме:2

Наименование:SPRING WASHER

Каталожный номер:011.01.0222

Комплект:5

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:926.14.048.02

Комплект:1

Примечание:

№ на схеме:4

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0158

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOUSING

Каталожный номер:311.14.001.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:INPUT SHAFT

Каталожный номер:721.14.004.07

Комплект:1

Примечание:

№ на схеме:8

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0833

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER

Каталожный номер:721.14.056.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:VENT

Каталожный номер:702.01.003.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING WASHER

Каталожный номер:011.01.0224

Комплект:4

Примечание:

№ на схеме:12

Наименование:STUD

Каталожный номер:017.02.0791

Комплект:4

Примечание:

№ на схеме:13

Наименование:O - RING

Каталожный номер:001.05.1356

Комплект:1

Примечание:

№ на схеме:15

Наименование:FLANGE

Каталожный номер:714.02.009.01

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:016.36.4241

Комплект:4

Примечание:

№ на схеме:17

Наименование:SPRING WASHER

Каталожный номер:011.01.0223

Комплект:4

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:721.14.023.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAL

Каталожный номер:001.03.4367

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:013.01.0650

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPACER

Каталожный номер:715.14.006.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:2

Примечание:

№ на схеме:24

Наименование:MAGNETIC PLUG

Каталожный номер:819.01.610.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:COVER

Каталожный номер:311.14.002.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:O - RING

Каталожный номер:001.05.0044

Комплект:1

Примечание:

№ на схеме:27

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0416

Комплект:4

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:016.04.2010

Комплект:4

Примечание:

№ на схеме:29

Наименование:SHAFT

Каталожный номер:711.14.034.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:NUT

Каталожный номер:006.03.0198

Комплект:4

Примечание:

№ на схеме:33

Наименование:SHIM KIT

Каталожный номер:111.07.400.08

Комплект:1

Примечание:

№ на схеме:38

Наименование:OIL CATCHER

Каталожный номер:171.01.008.02

Комплект:1

Примечание:
