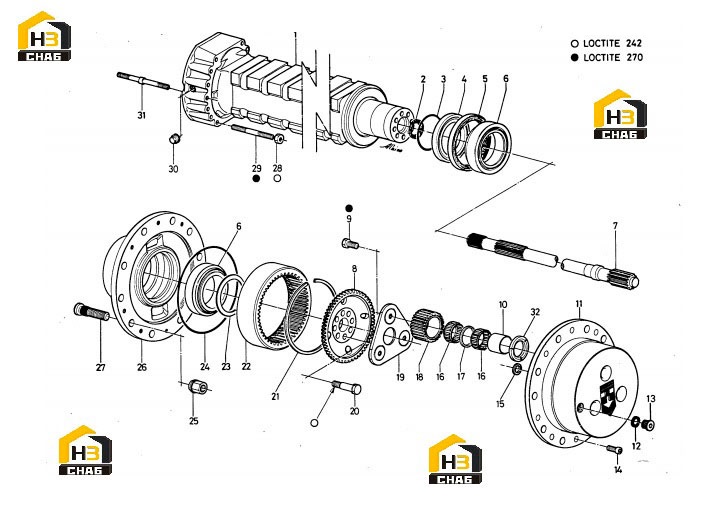

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Коробка раздаточная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:738.06.001.14

Комплект:2

Примечание:

№ на схеме:2

Наименование:SEAL

Каталожный номер:001.01.0009

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:001.05.1041

Комплект:2

Примечание:

№ на схеме:4

Наименование:SPACER

Каталожный номер:738.06.010.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:001.13.0608

Комплект:2

Примечание:

№ на схеме:6

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0612

Комплект:4

Примечание:

№ на схеме:7

Наименование:HALF SHAFT

Каталожный номер:177.06.006.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:RING GEAR SUPPORT

Каталожный номер:177.06.005.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLT

Каталожный номер:016.02.0389

Комплект:6

Примечание:

№ на схеме:10

Наименование:RING

Каталожный номер:005.20.2861

Комплект:6

Примечание:

№ на схеме:11

Наименование:PLANET GEAR CARRIER

Каталожный номер:177.06.004.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:SEAL WASHER

Каталожный номер:011.07.0704

Комплект:2

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:728.06.011.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0437

Комплект:10

Примечание:

№ на схеме:15

Наименование:FRICTION WASHER

Каталожный номер:171.06.010.02

Комплект:2

Примечание:

№ на схеме:16

Наименование:NEEDLE BEARING

Каталожный номер:005.13.2860

Комплект:12

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:180.06.015.01

Комплект:6

Примечание:

№ на схеме:18

Наименование:PLANET GEAR

Каталожный номер:180.06.006.02

Комплект:6

Примечание:

№ на схеме:19

Наименование:SHEET

Каталожный номер:180.06.009.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:PILOT BOLT

Каталожный номер:738.06.040.01

Комплект:16

Примечание:

№ на схеме:21

Наименование:CIRCLIP

Каталожный номер:002.06.2710

Комплект:2

Примечание:

№ на схеме:22

Наименование:RING GEAR

Каталожный номер:180.06.005.03

Комплект:2

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:013.01.1348

Комплект:2

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:013.01.1347

Комплект:2

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:013.01.0325

Комплект:2

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:013.01.0324

Комплект:2

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:013.01.0323

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:001.05.1119

Комплект:2

Примечание:

№ на схеме:25

Наименование:WHEEL NUT

Каталожный номер:006.08.2833

Комплект:20

Примечание:

№ на схеме:26

Наименование:WHEEL HUB

Каталожный номер:177.06.001.01

Комплект:2

Примечание:

№ на схеме:27

Наименование:WHEEL STUD

Каталожный номер:932.06.074.01

Комплект:20

Примечание:

№ на схеме:28

Наименование:NUT

Каталожный номер:006.01.1497

Комплект:28

Примечание:

№ на схеме:29

Наименование:STUD

Каталожный номер:738.06.016.03

Комплект:24

Примечание:

№ на схеме:30

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:STUD

Каталожный номер:738.06.016.04

Комплект:4

Примечание:

№ на схеме:32

Наименование:FRICTION WASHER

Каталожный номер:180.06.008.02

Комплект:6

Примечание:
