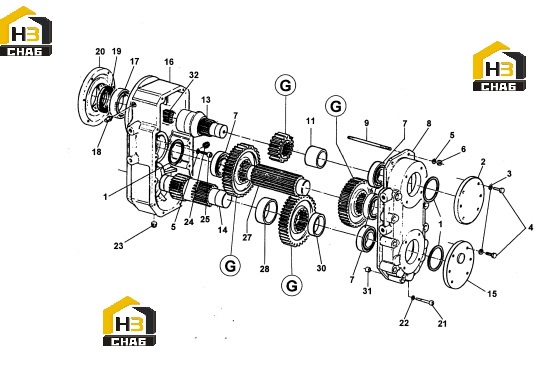

Коробка раздаточная

← Узел тормоза Шестерни раздаточной коробки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHIM

Каталожный номер:013.01.3177

Комплект:1

Примечание:

№ на схеме:1

Наименование:SHIM

Каталожный номер:013.01.1241

Комплект:2

Примечание:

№ на схеме:1

Наименование:SHIM

Каталожный номер:013.01.0313

Комплект:2

Примечание:

№ на схеме:1

Наименование:SHIM

Каталожный номер:013.01.0311

Комплект:2

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:722.14.047.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING WASHER

Каталожный номер:011.01.0223

Комплект:4

Примечание:

№ на схеме:4

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0380

Комплект:4

Примечание:

№ на схеме:5

Наименование:SPRING WASHER

Каталожный номер:011.01.0224

Комплект:6

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:006.03.0198

Комплект:2

Примечание:

№ на схеме:7

Наименование:BALL BEARING

Каталожный номер:005.01.0118

Комплект:3

Примечание:

№ на схеме:8

Наименование:HOUSING

Каталожный номер:724.14.001.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:STUD

Каталожный номер:819.01.010.03

Комплект:2

Примечание:

№ на схеме:11

Наименование:SPACER

Каталожный номер:722.14.011.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:SHAFT

Каталожный номер:722.14.007.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:OUTPUT SHAFT

Каталожный номер:745.14.013.07

Комплект:1

Примечание:

№ на схеме:15

Наименование:COVER

Каталожный номер:722.14.005.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:COVER

Каталожный номер:745.14.001.10

Комплект:1

Примечание:

№ на схеме:17

Наименование:BALL BEARING

Каталожный номер:005.01.0623

Комплект:1

Примечание:

№ на схеме:18

Наименование:VENT

Каталожный номер:702.01.003.02

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAL

Каталожный номер:001.01.0622

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:723.14.019.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0656

Комплект:10

Примечание:

№ на схеме:22

Наименование:SPRING WASHER

Каталожный номер:011.02.0229

Комплект:10

Примечание:

№ на схеме:23

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0428

Комплект:4

Примечание:

№ на схеме:27

Наименование:SHAFT

Каталожный номер:722.14.008.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPACER

Каталожный номер:723.14.008.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPACER

Каталожный номер:722.14.011.02

Комплект:1

Примечание:

№ на схеме:31

Наименование:REDUCTION BUSHING

Каталожный номер:722.14.039.01

Комплект:2

Примечание:

№ на схеме:32

Наименование:BUCHSE

Каталожный номер:723.14.020.06

Комплект:1

Примечание:
