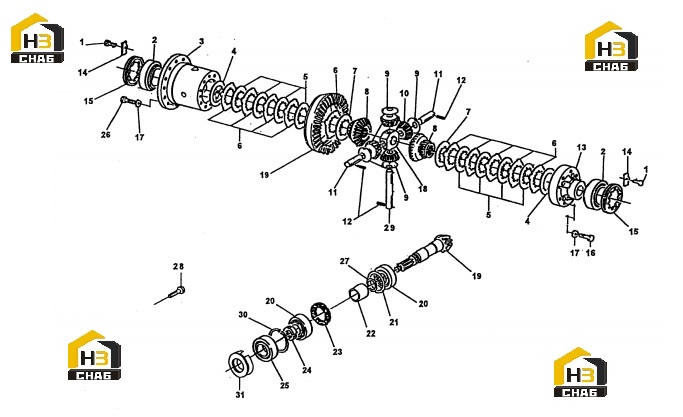

Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLT

Каталожный номер:016.01.1180

Комплект:2

Примечание:

№ на схеме:2

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.1039

Комплект:2

Примечание:

№ на схеме:3

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:738.04.040.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:SHIM

Каталожный номер:013.01.1474

Комплект:2

Примечание:

№ на схеме:4

Наименование:SHIM

Каталожный номер:013.01.1473

Комплект:2

Примечание:

№ на схеме:4

Наименование:SHIM

Каталожный номер:013.01.1472

Комплект:2

Примечание:

№ на схеме:5

Наименование:DISC

Каталожный номер:738.04.045.03

Комплект:8

Примечание:

№ на схеме:6

Наименование:DISC

Каталожный номер:738.04.044.01

Комплект:10

Примечание:

№ на схеме:7

Наименование:DISC

Каталожный номер:738.04.045.04

Комплект:2

Примечание:

№ на схеме:8

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:738.04.043.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:FRICTION WASHER

Каталожный номер:738.04.011.01

Комплект:4

Примечание:

№ на схеме:10

Наименование:DIFFERENTIAL PINION

Каталожный номер:738.04.005.03

Комплект:4

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:738.04.008.02

Комплект:2

Примечание:

№ на схеме:12

Наименование:ROLL PIN

Каталожный номер:014.03.0336

Комплект:3

Примечание:

№ на схеме:13

Наименование:COVER

Каталожный номер:738.04.042.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHEET

Каталожный номер:738.04.025.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:738.04.004.02

Комплект:2

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0642

Комплект:8

Примечание:

№ на схеме:17

Наименование:SPRING WASHER

Каталожный номер:011.04.1318

Комплект:24

Примечание:

№ на схеме:18

Наименование:SHAFT RETAINER

Каталожный номер:738.04.009.03

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEVEL GEAR SET

Каталожный номер:738.04.505.12

Комплект:1

Примечание:

№ на схеме:20

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0162

Комплект:2

Примечание:

№ на схеме:21

Наименование:SHIM

Каталожный номер:013.01.3055

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHIM

Каталожный номер:013.01.1281

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHIM

Каталожный номер:013.01.1280

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHIM

Каталожный номер:013.01.1279

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPACER

Каталожный номер:953.04.002.03

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL

Каталожный номер:001.01.0569

Комплект:1

Примечание:

№ на схеме:24

Наименование:RING NUT

Каталожный номер:953.04.012.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:BALL BEARING

Каталожный номер:005.01.0121

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLT

Каталожный номер:016.02.1375

Комплект:16

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.3119

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.3118

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.3117

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.3116

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.1203

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.0285

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.0284

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:016.01.1209

Комплект:16

Примечание:

№ на схеме:29

Наименование:PIN

Каталожный номер:738.04.008.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:1

Примечание:

№ на схеме:31

Наименование:OILCATCHER

Каталожный номер:171.01.008.01

Комплект:1

Примечание:
