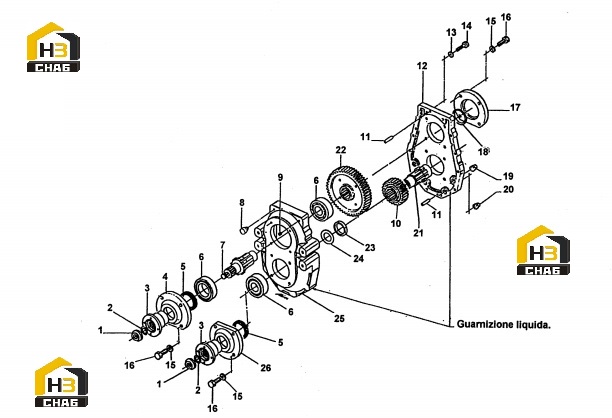

Коробка раздаточная

← Компоненты рулевого управления Корпус редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:001.05.0044

Комплект:1

Примечание:

№ на схеме:3

Наименование:FLANGE

Каталожный номер:714.02.013.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:721.14.023.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:001.03.0521

Комплект:1

Примечание:

№ на схеме:6

Наименование:BALL BEARING

Каталожный номер:005.01.0118

Комплект:2

Примечание:

№ на схеме:7

Наименование:OUTPUT SHAFT

Каталожный номер:716.14.002.03

Комплект:1

Примечание:

№ на схеме:8

Наименование:VENT

Каталожный номер:702.01.003.02

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLUG

Каталожный номер:016.14.1138

Комплект:1

Примечание:

№ на схеме:10

Наименование:GEAR

Каталожный номер:721.14.021.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:DOWEL

Каталожный номер:014.02.0332

Комплект:2

Примечание:

№ на схеме:12

Наименование:COVER

Каталожный номер:720.14.002.07

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPRING WASHER

Каталожный номер:011.01.0222

Комплект:12

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0393

Комплект:12

Примечание:

№ на схеме:15

Наименование:SPRING WASHER

Каталожный номер:011.01.0223

Комплект:8

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0380

Комплект:8

Примечание:

№ на схеме:17

Наименование:COVER

Каталожный номер:720.14.005.01

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:013.01.0314

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:013.01.0313

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:013.01.0312

Комплект:2

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:808.01.017.01

Комплект:3

Примечание:

№ на схеме:20

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:SHAFT

Каталожный номер:711.14.003.02

Комплект:1

Примечание:

№ на схеме:22

Наименование:GEAR

Каталожный номер:721.14.065.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPACER

Каталожный номер:715.14.006.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPACER

Каталожный номер:711.14.005.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:HOUSING

Каталожный номер:720.14.001.03

Комплект:1

Примечание:

№ на схеме:26

Наименование:COVER

Каталожный номер:720.14.009.01

Комплект:1

Примечание:
