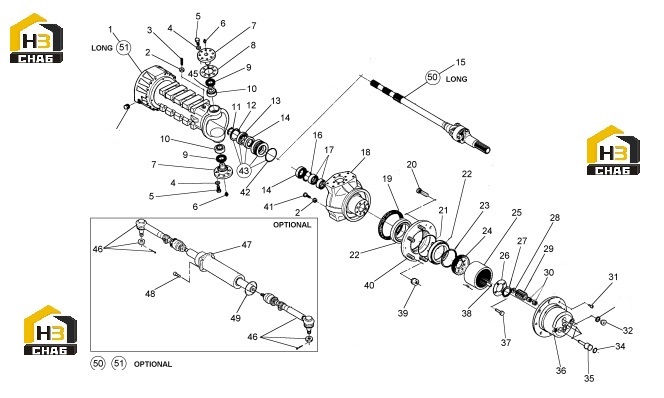

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:271.06.004.09

Комплект:2

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:006.03.0196

Комплект:6

Примечание:

№ на схеме:3

Наименование:GRUB BOLT

Каталожный номер:016.13.1267

Комплект:2

Примечание:

№ на схеме:4

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:32

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0759

Комплект:32

Примечание:

№ на схеме:6

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:4

Примечание:

№ на схеме:7

Наименование:PIVOT PIN

Каталожный номер:275.06.014.03

Комплект:4

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:954.06.018.03

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:954.06.018.02

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:954.06.018.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:SEAL

Каталожный номер:275.06.015.01

Комплект:4

Примечание:

№ на схеме:10

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0855

Комплект:4

Примечание:

№ на схеме:11

Наименование:CIRCLIP

Каталожный номер:002.01.0074

Комплект:2

Примечание:

№ на схеме:12

Наименование:CIRCLIP

Каталожный номер:002.02.1211

Комплект:2

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:005.01.0116

Комплект:2

Примечание:

№ на схеме:14

Наименование:SEAL

Каталожный номер:275.06.007.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:JOINT

Каталожный номер:271.06.611.02

Комплект:2

Примечание:

№ на схеме:16

Наименование:RING

Каталожный номер:002.06.1552

Комплект:2

Примечание:

№ на схеме:17

Наименование:NEEDLE BEARING

Каталожный номер:005.23.2599

Комплект:4

Примечание:

№ на схеме:18

Наименование:STEERING CASE

Каталожный номер:271.06.001.02

Комплект:2

Примечание:

№ на схеме:19

Наименование:SEAL

Каталожный номер:278.06.032.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:WHEEL STUD

Каталожный номер:819.06.006.02

Комплект:12

Примечание:

№ на схеме:21

Наименование:RING

Каталожный номер:001.05.1350

Комплект:2

Примечание:

№ на схеме:22

Наименование:BEARING

Каталожный номер:005.10.1380

Комплект:4

Примечание:

№ на схеме:23

Наименование:RING

Каталожный номер:002.06.1362

Комплект:2

Примечание:

№ на схеме:24

Наименование:RING GEAR SUPPORT

Каталожный номер:171.06.004.01

Комплект:2

Примечание:

№ на схеме:25

Наименование:RING GEAR

Каталожный номер:171.06.005.02

Комплект:2

Примечание:

№ на схеме:26

Наименование:LOCKING PLATE

Каталожный номер:171.06.015.01

Комплект:2

Примечание:

№ на схеме:27

Наименование:RING

Каталожный номер:002.02.1363

Комплект:2

Примечание:

№ на схеме:28

Наименование:SPACER

Каталожный номер:171.06.011.02

Комплект:6

Примечание:

№ на схеме:29

Наименование:PLANET GEAR

Каталожный номер:171.06.007.01

Комплект:6

Примечание:

№ на схеме:30

Наименование:NEEDLE BEARING

Каталожный номер:005.13.1365

Комплект:12

Примечание:

№ на схеме:31

Наименование:BOLT

Каталожный номер:016.06.2055

Комплект:6

Примечание:

№ на схеме:32

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:2

Примечание:

№ на схеме:34

Наименование:O-RING

Каталожный номер:001.05.1152

Комплект:6

Примечание:

№ на схеме:35

Наименование:PIN

Каталожный номер:171.06.009.01

Комплект:6

Примечание:

№ на схеме:36

Наименование:PLANET GEAR CARRIER

Каталожный номер:171.06.003.05

Комплект:2

Примечание:

№ на схеме:37

Наименование:HEXAGON BOLT

Каталожный номер:016.02.1374

Комплект:8

Примечание:

№ на схеме:38

Наименование:DOWEL

Каталожный номер:014.02.0913

Комплект:8

Примечание:

№ на схеме:39

Наименование:WHEEL NUT

Каталожный номер:006.08.0206

Комплект:12

Примечание:

№ на схеме:40

Наименование:WHEEL HUB

Каталожный номер:271.06.002.02

Комплект:2

Примечание:

№ на схеме:41

Наименование:BOLT

Каталожный номер:954.01.007.02

Комплект:4

Примечание:

№ на схеме:42

Наименование:O-RING

Каталожный номер:001.05.1239

Комплект:2

Примечание:

№ на схеме:43

Наименование:REDUCTION BUSHING

Каталожный номер:278.06.700.01

Комплект:2

Примечание:

№ на схеме:45

Наименование:SHIM

Каталожный номер:013.01.0587

Комплект:2

Примечание:

№ на схеме:45

Наименование:SHIM

Каталожный номер:013.01.0586

Комплект:2

Примечание:
