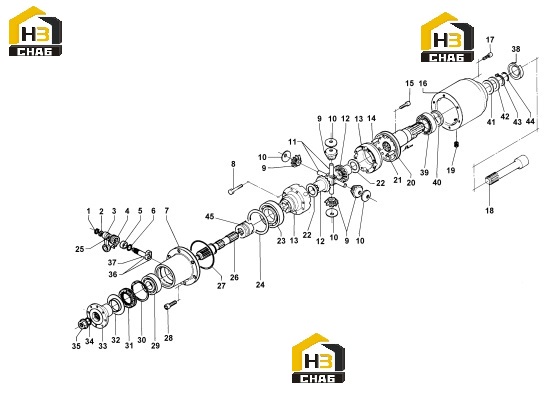

Дифференциал

← Узел тормоза Коробка раздаточная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CIRCLIP

Каталожный номер:002.01.0060

Комплект:1

Примечание:

№ на схеме:2

Наименование:LOCK WASHER

Каталожный номер:011.06.0235

Комплект:1

Примечание:

№ на схеме:3

Наименование:LEVER

Каталожный номер:954.04.001.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPRING

Каталожный номер:954.04.002.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPACER

Каталожный номер:931.04.006.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:O - RING

Каталожный номер:001.05.0039

Комплект:1

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:724.04.002.02

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0396

Комплект:8

Примечание:

№ на схеме:9

Наименование:DIFFERENTIAL PINION

Каталожный номер:819.04.007.02

Комплект:4

Примечание:

№ на схеме:10

Наименование:FRICTION WASHER

Каталожный номер:819.04.024.01

Комплект:4

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:919.04.008.02

Комплект:2

Примечание:

№ на схеме:12

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:925.04.010.02

Комплект:2

Примечание:

№ на схеме:13

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:952.04.701.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:DOWEL

Каталожный номер:014.02.0333

Комплект:4

Примечание:

№ на схеме:15

Наименование:CYLINDER BOLT

Каталожный номер:016.04.1461

Комплект:6

Примечание:

№ на схеме:16

Наименование:HOUSING

Каталожный номер:724.04.001.02

Комплект:1

Примечание:

№ на схеме:17

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0422

Комплект:12

Примечание:

№ на схеме:18

Наименование:SHAFT

Каталожный номер:724.04.010.02

Комплект:1

Примечание:

№ на схеме:19

Наименование:MAGNET PLUG

Каталожный номер:819.01.610.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:724.04.702.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:ROLL PIN

Каталожный номер:014.11.0500

Комплект:2

Примечание:

№ на схеме:22

Наименование:FRICTION WASHER

Каталожный номер:819.04.011.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:BALL BEARING

Каталожный номер:005.01.0127

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:013.01.0325

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:013.01.0324

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:013.01.0323

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHIM

Каталожный номер:013.01.1325

Комплект:1

Примечание:

№ на схеме:26

Наименование:OUTPUT SHAFT

Каталожный номер:724.04.006.01

Комплект:1

Примечание:

№ на схеме:27

Наименование:O - RING

Каталожный номер:001.05.1120

Комплект:1

Примечание:

№ на схеме:28

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0729

Комплект:6

Примечание:

№ на схеме:29

Наименование:BALL BEARING

Каталожный номер:005.01.0118

Комплект:1

Примечание:

№ на схеме:30

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:1

Примечание:

№ на схеме:31

Наименование:SEAL

Каталожный номер:001.03.0730

Комплект:1

Примечание:

№ на схеме:32

Наименование:COVERPLATE

Каталожный номер:953.01.025.01

Комплект:1

Примечание:

№ на схеме:33

Наименование:FLANGE

Каталожный номер:714.02.006.01

Комплект:1

Примечание:

№ на схеме:34

Наименование:O - RING

Каталожный номер:001.05.0044

Комплект:1

Примечание:

№ на схеме:35

Наименование:NUT

Каталожный номер:746.04.008.01

Комплект:1

Примечание:

№ на схеме:36

Наименование:LEVER

Каталожный номер:931.04.702.01

Комплект:1

Примечание:

№ на схеме:37

Наименование:SLIDING PIN

Каталожный номер:723.08.007.01

Комплект:1

Примечание:

№ на схеме:38

Наименование:OILCATCHER

Каталожный номер:171.01.008.02

Комплект:1

Примечание:

№ на схеме:39

Наименование:BALL BEARING

Каталожный номер:005.01.0124

Комплект:1

Примечание:

№ на схеме:40

Наименование:SPACER

Каталожный номер:715.14.014.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:SHIM

Каталожный номер:013.01.3283

Комплект:1

Примечание:

№ на схеме:41

Наименование:SHIM

Каталожный номер:013.01.3281

Комплект:1

Примечание:

№ на схеме:41

Наименование:SHIM

Каталожный номер:013.01.0291

Комплект:1

Примечание:

№ на схеме:42

Наименование:SHIM

Каталожный номер:013.01.0293

Комплект:1

Примечание:

№ на схеме:43

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:1

Примечание:

№ на схеме:44

Наименование:RING

Каталожный номер:002.07.1379

Комплект:1

Примечание:

№ на схеме:45

Наименование:CHANGE SELECTOR

Каталожный номер:952.04.003.03

Комплект:1

Примечание:
