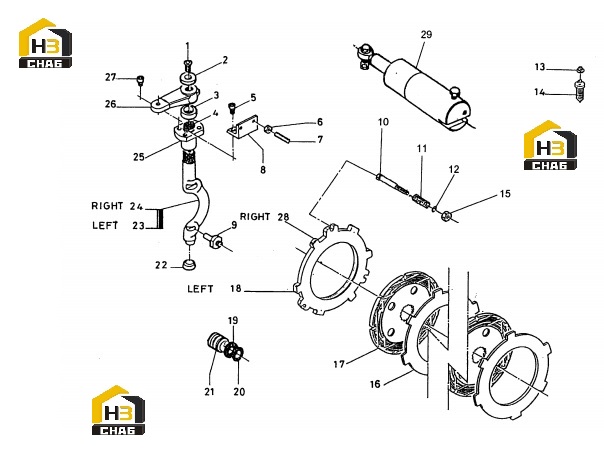

Узел тормоза

← Редуктор бортовой, корпус и комплектующие моста Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0439

Комплект:2

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:738.04.017.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:SPACER

Каталожный номер:931.04.006.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:001.05.0039

Комплект:2

Примечание:

№ на схеме:5

Наименование:CYLINDER BOLT

Каталожный номер:016.04.1086

Комплект:4

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:006.03.0195

Комплект:2

Примечание:

№ на схеме:7

Наименование:GRUB BOLT

Каталожный номер:016.12.0454

Комплект:2

Примечание:

№ на схеме:8

Наименование:STOP

Каталожный номер:738.07.023.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:PUSHER

Каталожный номер:738.07.018.02

Комплект:4

Примечание:

№ на схеме:10

Наименование:ADJUSTING BOLT

Каталожный номер:171.07.009.03

Комплект:6

Примечание:

№ на схеме:11

Наименование:SPRING

Каталожный номер:171.07.010.02

Комплект:6

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:011.13.2992

Комплект:6

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:006.02.0193

Комплект:6

Примечание:

№ на схеме:16

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:738.07.072.02

Комплект:8

Примечание:

№ на схеме:17

Наименование:BRAKE DISC

Каталожный номер:738.07.610.04

Комплект:8

Примечание:

№ на схеме:18

Наименование:DISC

Каталожный номер:738.07.075.02

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:738.07.009.01

Комплект:8

Примечание:

№ на схеме:20

Наименование:BACK - UP RING

Каталожный номер:738.07.010.01

Комплект:8

Примечание:

№ на схеме:21

Наименование:PISTON

Каталожный номер:738.07.076.01

Комплект:8

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:015.01.0361

Комплект:2

Примечание:

№ на схеме:23

Наименование:LEVER

Каталожный номер:738.07.708.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:LEVER

Каталожный номер:738.07.707.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:FLANGE

Каталожный номер:738.07.003.01

Комплект:2

Примечание:

№ на схеме:26

Наименование:LEVER

Каталожный номер:734.04.021.03

Комплект:2

Примечание:

№ на схеме:27

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0843

Комплект:4

Примечание:

№ на схеме:28

Наименование:DISC

Каталожный номер:738.07.074.02

Комплект:1

Примечание:

№ на схеме:29

Наименование:WHEEL CYLINDER

Каталожный номер:738.07.660.03

Комплект:1

Примечание:
