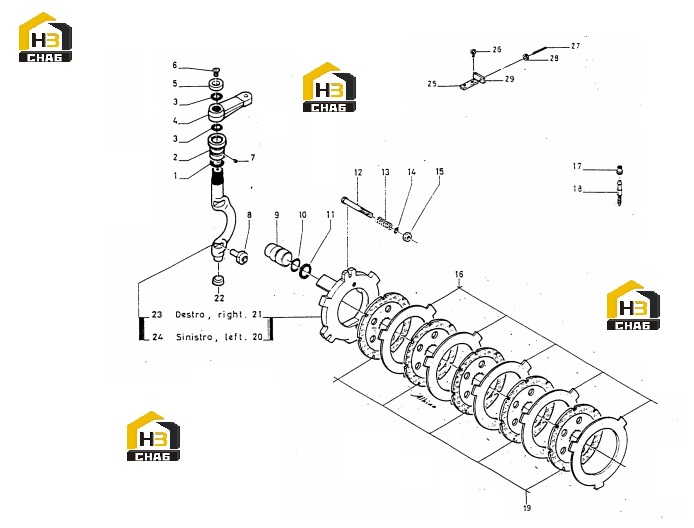

Узел тормоза

← Редуктор бортовой, корпус и комплектующие моста Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:001.05.1125

Комплект:2

Примечание:

№ на схеме:2

Наименование:REDUCTION BUSHING

Каталожный номер:171.07.008.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:001.05.1358

Комплект:4

Примечание:

№ на схеме:4

Наименование:LEVER

Каталожный номер:734.04.021.03

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:171.07.007.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0439

Комплект:2

Примечание:

№ на схеме:7

Наименование:GRUB BOLT

Каталожный номер:016.13.0488

Комплект:2

Примечание:

№ на схеме:8

Наименование:PUSHED

Каталожный номер:738.07.018.01

Комплект:4

Примечание:

№ на схеме:9

Наименование:PISTON

Каталожный номер:171.07.003.02

Комплект:6

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:738.07.009.01

Комплект:6

Примечание:

№ на схеме:11

Наименование:BACK - UP RING

Каталожный номер:738.07.010.01

Комплект:6

Примечание:

№ на схеме:12

Наименование:ADJUSTING BOLT

Каталожный номер:171.07.009.02

Комплект:6

Примечание:

№ на схеме:13

Наименование:SPRING

Каталожный номер:171.07.010.01

Комплект:6

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:001.05.1357

Комплект:6

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:006.02.0193

Комплект:6

Примечание:

№ на схеме:16

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:171.07.002.03

Комплект:10

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:BRAKE DISC

Каталожный номер:171.07.610.03

Комплект:10

Примечание:

№ на схеме:20

Наименование:BRAKE DISC

Каталожный номер:171.07.004.33

Комплект:1

Примечание:

№ на схеме:21

Наименование:BRAKE DISC

Каталожный номер:171.07.004.04

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:015.01.0361

Комплект:2

Примечание:

№ на схеме:23

Наименование:LEVER

Каталожный номер:171.07 .707.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:LEVER

Каталожный номер:171. 07.706.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:STOP

Каталожный номер:171.07.036.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:016.06.2600

Комплект:4

Примечание:

№ на схеме:27

Наименование:GRUB BOLT

Каталожный номер:016.12.0454

Комплект:2

Примечание:

№ на схеме:28

Наименование:NUT

Каталожный номер:006.03.0195

Комплект:2

Примечание:

№ на схеме:29

Наименование:STOP

Каталожный номер:171.07.036.02

Комплект:1

Примечание:
