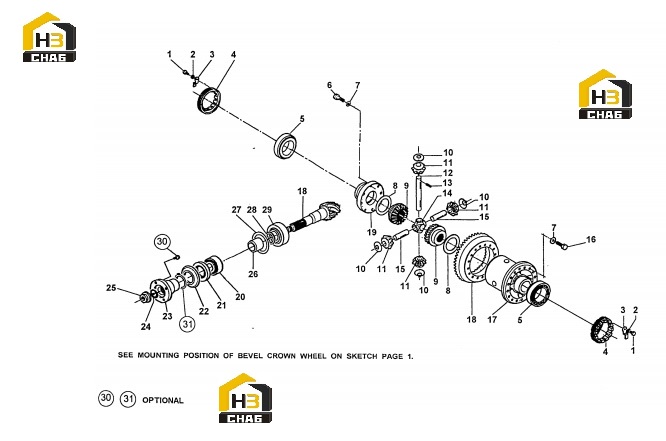

Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:016.01.1495

Комплект:2

Примечание:

№ на схеме:2

Наименование:LOCK WASHER

Каталожный номер:011.05.0232

Комплект:2

Примечание:

№ на схеме:3

Наименование:LOCKING PLATE

Каталожный номер:176.04.010.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:PING NUT

Каталожный номер:176.04.009.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0762

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEXAGON BOLT

Каталожный номер:016.02.1268

Комплект:8

Примечание:

№ на схеме:7

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:16

Примечание:

№ на схеме:8

Наименование:FRICTION WASHER

Каталожный номер:734.04.010.01

Комплект:2

Примечание:

№ на схеме:9

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:734.04.005.02

Комплект:2

Примечание:

№ на схеме:10

Наименование:FRICTION WASHER

Каталожный номер:734.04.009.01

Комплект:4

Примечание:

№ на схеме:11

Наименование:DIFFERENTIAL PINION

Каталожный номер:734.04 007.02

Комплект:4

Примечание:

№ на схеме:12

Наименование:PIN

Каталожный номер:734.04.008.03

Комплект:1

Примечание:

№ на схеме:13

Наименование:ROLL PIN

Каталожный номер:014.03.1166

Комплект:3

Примечание:

№ на схеме:14

Наименование:SHAFT RETAINER

Каталожный номер:176.04.013.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:734.04.008.04

Комплект:2

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLT

Каталожный номер:016.02.1374

Комплект:16

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:176.04.001.01

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEVEL GEAR SET

Каталожный номер:734.04.507.08

Комплект:1

Примечание:

№ на схеме:19

Наименование:COVER

Каталожный номер:176.04.011.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0831

Комплект:1

Примечание:

№ на схеме:21

Наименование:SEAL

Каталожный номер:001.13.1234

Комплект:1

Примечание:

№ на схеме:22

Наименование:COVERPLATE

Каталожный номер:276.01.005.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:FLANGE

Каталожный номер:734.04.013.11

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:001.05.0818

Комплект:1

Примечание:

№ на схеме:25

Наименование:NUT

Каталожный номер:734.04.035.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPACER

Каталожный номер:734.04.036.03

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.1201

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.0322

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.0321

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIM

Каталожный номер:013.01.0320

Комплект:1

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.3045

Комплект:3

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.3044

Комплект:5

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.2997

Комплект:1

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.2996

Комплект:1

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.2995

Комплект:1

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.0512

Комплект:1

Примечание:

№ на схеме:29

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1457

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEXAGON BOLT

Каталожный номер:016.03.0393

Комплект:8

Примечание:

№ на схеме:31

Наименование:CIRCLIP

Каталожный номер:002.01.0579

Комплект:1

Примечание:
