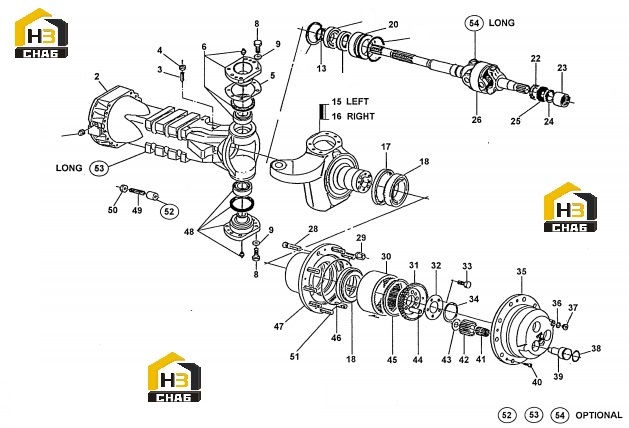

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:AXLE CASE

Каталожный номер:276.06.012.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:GRUB BOLT

Каталожный номер:016.13.0717

Комплект:4

Примечание:

№ на схеме:4

Наименование:NUT

Каталожный номер:006.05.0684

Комплект:4

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:243.06.015.03

Комплект:2

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:243.06.015.02

Комплект:2

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:243.06.015.01

Комплект:8

Примечание:

№ на схеме:6

Наименование:PIVOT PIN

Каталожный номер:243.06.700.02

Комплект:2

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0786

Комплект:24

Примечание:

№ на схеме:9

Наименование:SPRING WASHER

Каталожный номер:011.04.0858

Комплект:24

Примечание:

№ на схеме:13

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:15

Наименование:STEERING CASE

Каталожный номер:276.06.202.02

Комплект:1

Примечание:

№ на схеме:16

Наименование:STEERING CASE

Каталожный номер:276.06.003.02

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL

Каталожный номер:001.25.1544

Комплект:2

Примечание:

№ на схеме:18

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1427

Комплект:4

Примечание:

№ на схеме:20

Наименование:reduction bushing

Каталожный номер:276.06.700.01

Комплект:2

Примечание:

№ на схеме:22

Наименование:DUST EXCLUDER

Каталожный номер:276.06.010.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:NEEDLE BEARING

Каталожный номер:005.15.0599

Комплект:4

Примечание:

№ на схеме:24

Наименование:RING

Каталожный номер:002.06.2729

Комплект:2

Примечание:

№ на схеме:25

Наименование:SEAL

Каталожный номер:001.03.0621

Комплект:2

Примечание:

№ на схеме:26

Наименование:JOINT

Каталожный номер:276.06.611.01

Комплект:2

Примечание:

№ на схеме:28

Наименование:WHEEL STUD

Каталожный номер:176.06.006.01

Комплект:16

Примечание:

№ на схеме:29

Наименование:NUT

Каталожный номер:006.11.1413

Комплект:20

Примечание:

№ на схеме:30

Наименование:RING GEAR

Каталожный номер:176.06.021.02

Комплект:2

Примечание:

№ на схеме:31

Наименование:RING GEAR SUPPORT

Каталожный номер:176.06.023.01

Комплект:2

Примечание:

№ на схеме:32

Наименование:LOCKING PLATE

Каталожный номер:176.06.016.01

Комплект:2

Примечание:

№ на схеме:33

Наименование:HEXAGON BOLT

Каталожный номер:016.02.1433

Комплект:10

Примечание:

№ на схеме:34

Наименование:CIRCLIP

Каталожный номер:002.02.0089

Комплект:2

Примечание:

№ на схеме:35

Наименование:PLANET GEAR CARRIER

Каталожный номер:176.06.022.03

Комплект:2

Примечание:

№ на схеме:36

Наименование:SEAL WASHER

Каталожный номер:011.07.0704

Комплект:2

Примечание:

№ на схеме:37

Наименование:PLUG

Каталожный номер:728.06.011.01

Комплект:2

Примечание:

№ на схеме:38

Наименование:O-RING

Каталожный номер:001.05.1248

Комплект:6

Примечание:

№ на схеме:39

Наименование:PIN

Каталожный номер:176.06.024.02

Комплект:6

Примечание:

№ на схеме:40

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0437

Комплект:4

Примечание:

№ на схеме:41

Наименование:NEEDLE BEARING

Каталожный номер:005.13.2772

Комплект:6

Примечание:

№ на схеме:42

Наименование:PLANET GEAR

Каталожный номер:176.06.020.02

Комплект:6

Примечание:

№ на схеме:43

Наименование:FRICTION WASHER

Каталожный номер:176.06.039.01

Комплект:6

Примечание:

№ на схеме:44

Наименование:DOWEL

Каталожный номер:176.06.026.01

Комплект:10

Примечание:

№ на схеме:45

Наименование:SNAP RING

Каталожный номер:002.06.0610

Комплект:2

Примечание:

№ на схеме:46

Наименование:O-RING

Каталожный номер:176.07.029.01

Комплект:2

Примечание:

№ на схеме:47

Наименование:WHEEL STUD

Каталожный номер:276.06.004.03

Комплект:2

Примечание:

№ на схеме:48

Наименование:PIVOT PIN

Каталожный номер:243.06.700.01

Комплект:2

Примечание:

№ на схеме:49

Наименование:ADJUSTING BOLT

Каталожный номер:739.06.028.02

Комплект:4

Примечание:

№ на схеме:50

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:4

Примечание:

№ на схеме:51

Наименование:WHEEL STUD

Каталожный номер:176.06.006.03

Комплект:4

Примечание:

№ на схеме:52

Наименование:SPACER

Каталожный номер:279.06.005.02

Комплект:2

Примечание:
