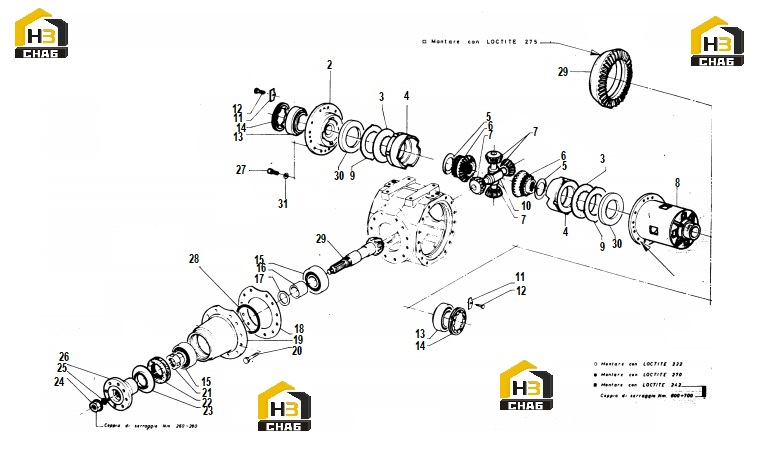

Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:COVER

Каталожный номер:738.04.027.02

Комплект:1

Примечание:

№ на схеме:3

Наименование:DISC

Каталожный номер:738.04.028.02

Комплект:2

Примечание:

№ на схеме:4

Наименование:SELECTOR

Каталожный номер:738.04.030.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:FRICTION WASHER

Каталожный номер:738.04.012.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:738.04.031.02

Комплект:2

Примечание:

№ на схеме:7

Наименование:DIFFERENTIAL PINION

Каталожный номер:738.04.005.05

Комплект:4

Примечание:

№ на схеме:8

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:738.04.026.02

Комплект:1

Примечание:

№ на схеме:9

Наименование:DISC

Каталожный номер:738.04.029.01

Комплект:2

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:738.04.032.01

Комплект:2

Примечание:

№ на схеме:11

Наименование:SHEET

Каталожный номер:738.04.025.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLT

Каталожный номер:016.01.1180

Комплект:2

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.1039

Комплект:2

Примечание:

№ на схеме:14

Наименование:NUT

Каталожный номер:738.04.004.02

Комплект:2

Примечание:

№ на схеме:15

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0162

Комплект:2

Примечание:

№ на схеме:16

Наименование:SPACER

Каталожный номер:953.04.002.06

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHIM

Каталожный номер:013.01.3120

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHIM

Каталожный номер:013.01.3119

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHIM

Каталожный номер:013.01.3118

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHIM

Каталожный номер:013.01.3117

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHIM

Каталожный номер:013.01.3116

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:738.01.006.07

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:738.01.006.06

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:738.01.006.05

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:738.01.006.04

Комплект:1

Примечание:

№ на схеме:19

Наименование:COVER

Каталожный номер:738.01.004.03

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0380

Комплект:1

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:953.04.012.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:SEAL

Каталожный номер:001.03.0730

Комплект:1

Примечание:

№ на схеме:23

Наименование:COVERPLATE

Каталожный номер:953.01.025.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:738.04.016.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:001.05.0041

Комплект:1

Примечание:

№ на схеме:26

Наименование:FLANGE

Каталожный номер:717.14.067.01

Комплект:1

Примечание:

№ на схеме:27

Наименование:CYLINDER BOLT

Каталожный номер:016.17.1448

Комплект:16

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:001.05.0819

Комплект:1

Примечание:

№ на схеме:29

Наименование:BEVEL GEAR SET

Каталожный номер:738.04.505.32

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPACER

Каталожный номер:738.04.037.01

Комплект:2

Примечание:

№ на схеме:31

Наименование:CUP SPRING

Каталожный номер:009.02.0898

Комплект:16

Примечание:
