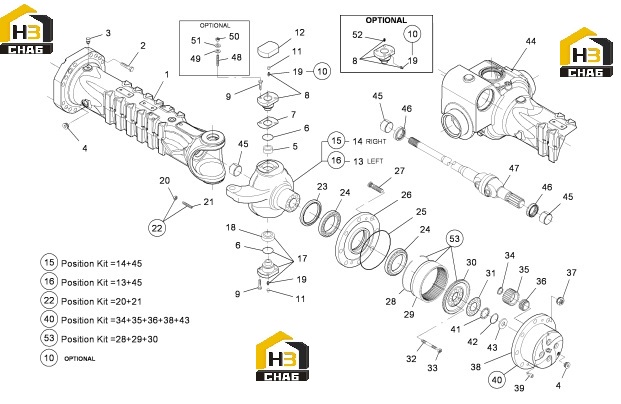

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:222.06.701.02

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEXAGON BOLT

Каталожный номер:112.06.070.05

Комплект:16

Примечание:

№ на схеме:3

Наименование:VENT

Каталожный номер:702.01.003.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:3

Примечание:

№ на схеме:5

Наименование:BUSHING

Каталожный номер:212.06.006.03

Комплект:2

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:001.39.3169

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:212.06.025.03

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:212.06.025.02

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:212.06.025.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:PIVOT PIN

Каталожный номер:212.06.700.11

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:112.04.022.01

Комплект:12

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:12

Наименование:COVER

Каталожный номер:212.06.007.02

Комплект:2

Примечание:

№ на схеме:13

Наименование:STEERING CASE

Каталожный номер:212.06.002.22

Комплект:1

Примечание:

№ на схеме:14

Наименование:STEERING CASE

Каталожный номер:212.06.003.22

Комплект:1

Примечание:

№ на схеме:15

Наименование:STEERING CASE

Каталожный номер:212.06.703.22

Комплект:1

Примечание:

№ на схеме:16

Наименование:STEERING CASE

Каталожный номер:212.06.702.22

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIVOT PIN

Каталожный номер:212.06.700.04

Комплект:2

Примечание:

№ на схеме:18

Наименование:ARTICULATION

Каталожный номер:212.06.005.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:2

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:4

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:213.06.011.01

Комплект:4

Примечание:

№ на схеме:22

Наименование:STEERING ADJUST BOLT

Каталожный номер:213.06.711.01

Комплект:4

Примечание:

№ на схеме:23

Наименование:SEAL

Каталожный номер:177.06.009.01

Комплект:2

Примечание:

№ на схеме:24

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:4

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:001.05.1178

Комплект:2

Примечание:

№ на схеме:26

Наименование:WHEEL HUB

Каталожный номер:112.06.049.01

Комплект:2

Примечание:

№ на схеме:27

Наименование:WHEEL STUD

Каталожный номер:702.06.017.06

Комплект:16

Примечание:

№ на схеме:28

Наименование:CIRCLIP

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:29

Наименование:RING GEAR

Каталожный номер:112.06.005.04

Комплект:2

Примечание:

№ на схеме:30

Наименование:RING GEAR SUPPORT

Каталожный номер:112.06.007.07

Комплект:2

Примечание:

№ на схеме:31

Наименование:LOCKING PLATE

Каталожный номер:222.06.002.02

Комплект:2

Примечание:

№ на схеме:32

Наименование:STUD

Каталожный номер:112.06.025.01

Комплект:16

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:006.04.1159

Комплект:16

Примечание:

№ на схеме:34

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:8

Примечание:

№ на схеме:35

Наименование:PLANET GEAR

Каталожный номер:112.06.006.03

Комплект:8

Примечание:

№ на схеме:36

Наименование:BEARING

Каталожный номер:112.06.008.02

Комплект:8

Примечание:

№ на схеме:37

Наименование:NUT

Каталожный номер:006.11.3766

Комплект:16

Примечание:

№ на схеме:38

Наименование:PLANET GEAR CARRIER

Каталожный номер:112.06.050.05

Комплект:2

Примечание:

№ на схеме:39

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0442

Комплект:4

Примечание:

№ на схеме:40

Наименование:PLANET GEAR CARRIER

Каталожный номер:212.06.710.18

Комплект:2

Примечание:

№ на схеме:41

Наименование:SPACER

Каталожный номер:211.06.024.02

Комплект:2

Примечание:

№ на схеме:42

Наименование:CIRCLIP

Каталожный номер:002.05.1470

Комплект:2

Примечание:

№ на схеме:43

Наименование:FRICTION WASHER

Каталожный номер:112.06.017.02

Комплект:2

Примечание:

№ на схеме:44

Наименование:AXLE CASE

Каталожный номер:222.01.701.02

Комплект:1

Примечание:

№ на схеме:45

Наименование:THRUST BUSHING

Каталожный номер:277.06.005.01

Комплект:1

Примечание:

№ на схеме:46

Наименование:SEAL

Каталожный номер:212.06.051.01

Комплект:4

Примечание:

№ на схеме:47

Наименование:JOINT

Каталожный номер:222.06.610.02

Комплект:2

Примечание:

№ на схеме:48

Наименование:STUD

Каталожный номер:223.06.013.01

Комплект:8

Примечание:

№ на схеме:49

Наименование:WASHER

Каталожный номер:011.05.1247

Комплект:8

Примечание:

№ на схеме:50

Наименование:NUT

Каталожный номер:006.02.3451

Комплект:8

Примечание:

№ на схеме:53

Наименование:RING GEAR SUPPORT

Каталожный номер:212.06.707.07

Комплект:2

Примечание:
