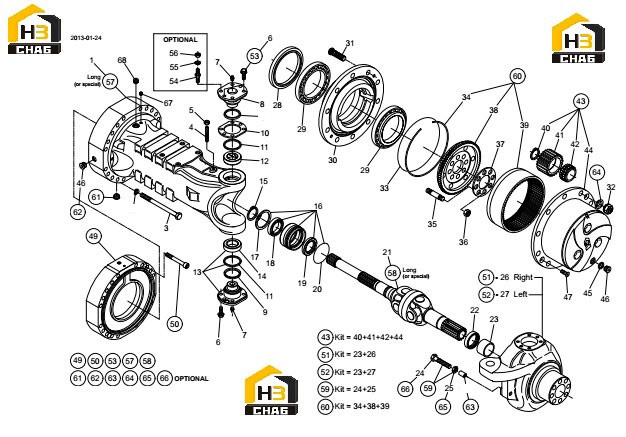

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE CASE

Каталожный номер:213.06.033.09

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:112.06.070.08

Комплект:40

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:016.13.3392

Комплект:2

Примечание:

№ на схеме:5

Наименование:NUT

Каталожный номер:006.03.0197

Комплект:2

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:24

Примечание:

№ на схеме:7

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:4

Примечание:

№ на схеме:8

Наименование:PIVOT PIN

Каталожный номер:213.06.007.03

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM KIT

Каталожный номер:212.06.400.48

Комплект:1

Примечание:

№ на схеме:11

Наименование:DUST EXCLUDER

Каталожный номер:213.06.006.03

Комплект:2

Примечание:

№ на схеме:12

Наименование:BUSHING

Каталожный номер:290.06.015.02

Комплект:2

Примечание:

№ на схеме:13

Наименование:PIVOT PIN

Каталожный номер:213.06.701.03

Комплект:2

Примечание:

№ на схеме:14

Наименование:BEARING

Каталожный номер:290.06.016.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:16

Наименование:REDUCTION BUSHING

Каталожный номер:212.06.700.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:2

Примечание:

№ на схеме:18

Наименование:BALL BEARING

Каталожный номер:005.01.0121

Комплект:2

Примечание:

№ на схеме:19

Наименование:SEAL

Каталожный номер:729.06.009.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:001.05.1389

Комплект:2

Примечание:

№ на схеме:21

Наименование:DOUBLE UNIVERSAL JOINT

Каталожный номер:213.06.610.10

Комплект:2

Примечание:

№ на схеме:22

Наименование:SEAL

Каталожный номер:213.06.015.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:THRUST BUSHING

Каталожный номер:290.06.020.03

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:213.06.011.01

Комплект:4

Примечание:

№ на схеме:25

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:4

Примечание:

№ на схеме:26

Наименование:STEERING CASE

Каталожный номер:213.06.010.01

Комплект:1

Примечание:

№ на схеме:27

Наименование:STEERING CASE

Каталожный номер:213.06.009.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:SEAL

Каталожный номер:123.06.016.01

Комплект:2

Примечание:

№ на схеме:29

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1427

Комплект:4

Примечание:

№ на схеме:30

Наименование:WHEEL HUB

Каталожный номер:213.06.004.01

Комплект:2

Примечание:

№ на схеме:31

Наименование:WHEEL STUD

Каталожный номер:932.06.074.07

Комплект:20

Примечание:

№ на схеме:32

Наименование:WHEEL NUT

Каталожный номер:006.08.2865

Комплект:20

Примечание:

№ на схеме:33

Наименование:O-RING

Каталожный номер:001.05.1119

Комплект:2

Примечание:

№ на схеме:34

Наименование:CIRCLIP

Каталожный номер:290.06.014.02

Комплект:2

Примечание:

№ на схеме:35

Наименование:STUD

Каталожный номер:176.06.065.02

Комплект:16

Примечание:

№ на схеме:36

Наименование:NUT

Каталожный номер:006.22.4177

Комплект:16

Примечание:

№ на схеме:37

Наименование:LOCKING PLATE

Каталожный номер:113.06.007.01

Комплект:2

Примечание:

№ на схеме:38

Наименование:RING GEAR SUPPORT

Каталожный номер:113.06.008.01

Комплект:2

Примечание:

№ на схеме:39

Наименование:RING GEAR

Каталожный номер:290.06.010.07

Комплект:2

Примечание:

№ на схеме:40

Наименование:SNAP RING

Каталожный номер:002.14.3202

Комплект:8

Примечание:

№ на схеме:41

Наименование:PLANET GEAR

Каталожный номер:290.06.011.02

Комплект:8

Примечание:

№ на схеме:42

Наименование:BEARING

Каталожный номер:290.06.013.03

Комплект:8

Примечание:

№ на схеме:43

Наименование:PLANET GEAR CARRIER

Каталожный номер:213.06.710.06

Комплект:2

Примечание:

№ на схеме:44

Наименование:PLANET GEAR CARRIER

Каталожный номер:194.06.003.02

Комплект:2

Примечание:

№ на схеме:46

Наименование:PLUG

Каталожный номер:112.01.610.01

Комплект:4

Примечание:

№ на схеме:47

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0442

Комплект:4

Примечание:

№ на схеме:51

Наименование:STEERING CASE

Каталожный номер:213.06.720.01

Комплект:1

Примечание:

№ на схеме:52

Наименование:STEERING CASE

Каталожный номер:213.06.719.01

Комплект:1

Примечание:

№ на схеме:59

Наименование:STEERING ADJUST BOLT

Каталожный номер:213.06.711.01

Комплект:4

Примечание:

№ на схеме:60

Наименование:RING GEAR SUPPORT

Каталожный номер:113.06.708.03

Комплект:2

Примечание:

№ на схеме:61

Наименование:MAGNET PLUG

Каталожный номер:112.01.610.03

Комплект:2

Примечание:
