Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

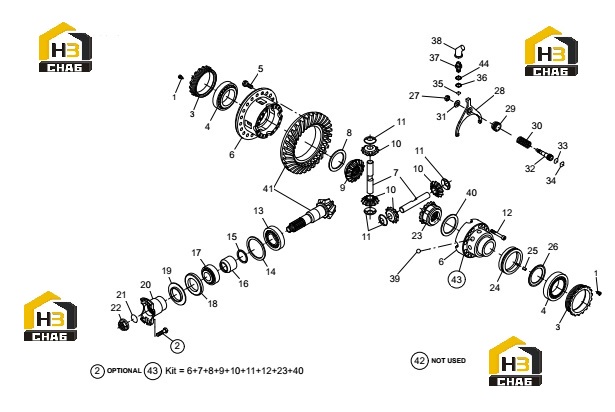

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:016.30.4162

Комплект:2

Примечание:

№ на схеме:3

Наименование:RING NUT

Каталожный номер:194.04.001.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0762

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:20

Примечание:

№ на схеме:6

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:113.04.705.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:DIFFERENTIAL SHAFT

Каталожный номер:139.04.002.02

Комплект:2

Примечание:

№ на схеме:8

Наименование:FRICTION WASHER

Каталожный номер:138.04.009.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:113.04.046.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:DIFFERENTIAL PINION

Каталожный номер:113.04.043.01

Комплект:4

Примечание:

№ на схеме:11

Наименование:FRICTION WASHER

Каталожный номер:139.04.001.01

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:016.38.4237

Комплект:15

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1457

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM KIT

Каталожный номер:123.04.400.03

Комплект:1

Примечание:

№ на схеме:15

Наименование:RING KIT

Каталожный номер:113.04.400.07

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPACER

Каталожный номер:113.04.048.01

Комплект:1

Примечание:

№ на схеме:17

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.0831

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEAL

Каталожный номер:001.13.1234

Комплект:1

Примечание:

№ на схеме:19

Наименование:COVER PLATE

Каталожный номер:276.01.005.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:FLANGE

Каталожный номер:734.04.013.09

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:001.05.0818

Комплект:1

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:734.04.035.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:113.04.003.02

Комплект:1

Примечание:

№ на схеме:24

Наименование:SLEEVE

Каталожный номер:113.04.006.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:KEY

Каталожный номер:003.01.3237

Комплект:1

Примечание:

№ на схеме:26

Наименование:FRICTION WASHER

Каталожный номер:113.04.007.01

Комплект:1

Примечание:

№ на схеме:27

Наименование:NUT

Каталожный номер:006.06.3494

Комплект:1

Примечание:

№ на схеме:28

Наименование:SELECTOR FORK

Каталожный номер:113.04.009.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:RING NUT

Каталожный номер:113.04.011.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPRING

Каталожный номер:113.04.010.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPRING WASHER

Каталожный номер:011.04.1158

Комплект:1

Примечание:

№ на схеме:32

Наименование:PISTON

Каталожный номер:113.04.008.03

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-RING

Каталожный номер:001.05.1588

Комплект:1

Примечание:

№ на схеме:34

Наименование:GASKET

Каталожный номер:001.35.3377

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-RING

Каталожный номер:001.05.1479

Комплект:1

Примечание:

№ на схеме:36

Наименование:SEAL WASHER

Каталожный номер:011.07.1478

Комплект:1

Примечание:

№ на схеме:37

Наименование:SECURITY SWITCH

Каталожный номер:932.03.600.04

Комплект:1

Примечание:

№ на схеме:38

Наименование:BOOT

Каталожный номер:932.03.020.01

Комплект:1

Примечание:

№ на схеме:39

Наименование:DETEND BALL

Каталожный номер:012.01.3207

Комплект:8

Примечание:

№ на схеме:40

Наименование:FRICTION WASHER

Каталожный номер:113.04.005.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:BEVEL GEAR SET

Каталожный номер:113.04.500.02

Комплект:1

Примечание:

№ на схеме:43

Наименование:DIFFERENTIAL

Каталожный номер:113.04.754.02

Комплект:1

Примечание:

№ на схеме:44

Наименование:SEAL WASHER

Каталожный номер:011.07.3912

Комплект:1

Примечание:
