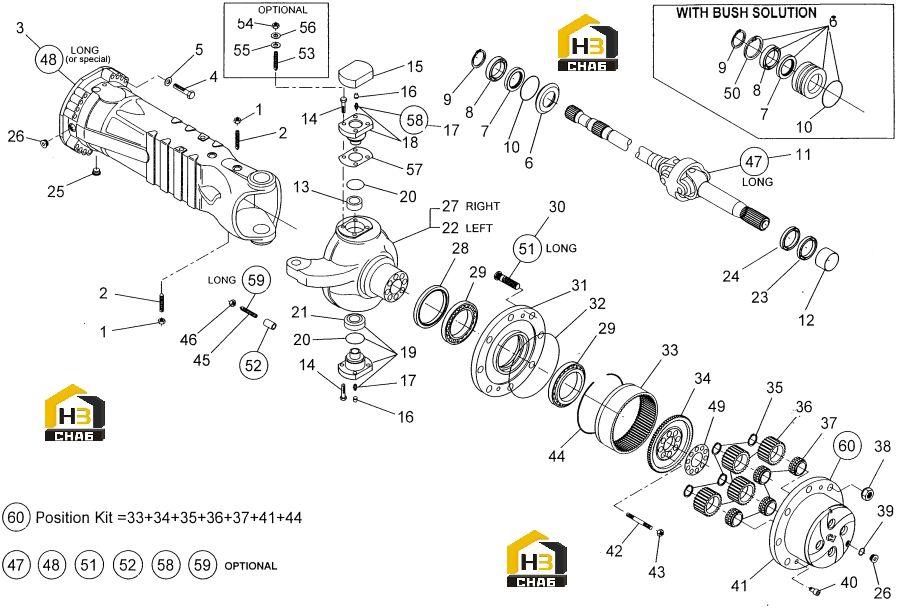

Комплектующие моста

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:006.03.0197

Комплект:2

Примечание:

№ на схеме:2

Наименование:STEERING ADJUST BOLT

Каталожный номер:016.13.3243

Комплект:2

Примечание:

№ на схеме:3

Наименование:AXLE CASE

Каталожный номер:212.06.001.07

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:016.03.3195

Комплект:32

Примечание:

№ на схеме:5

Наименование:VASHER

Каталожный номер:011.17.2952

Комплект:32

Примечание:

№ на схеме:6

Наименование:REDUCTION BUSHING

Каталожный номер:212.06.700.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:729.06.009.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:BALL BEARING

Каталожный номер:005.01.0121

Комплект:2

Примечание:

№ на схеме:9

Наименование:CIRCLIP

Каталожный номер:002.01.0078

Комплект:2

Примечание:

№ на схеме:10

Наименование:O - RING

Каталожный номер:001.05.1389

Комплект:2

Примечание:

№ на схеме:11

Наименование:JOINT

Каталожный номер:212.06.610.04

Комплект:2

Примечание:

№ на схеме:12

Наименование:THRUST BUSHING

Каталожный номер:277.06.005.01

Комплект:2

Примечание:

№ на схеме:13

Наименование:OUTER RACE

Каталожный номер:212.06.006.01

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:112.04.022.01

Комплект:20

Примечание:

№ на схеме:15

Наименование:COVER

Каталожный номер:212.06.007.03

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:4

Примечание:

№ на схеме:17

Наименование:GREASE FITTING

Каталожный номер:008.01.0213

Комплект:2

Примечание:

№ на схеме:18

Наименование:PIVOT PIN

Каталожный номер:212.06.700.05

Комплект:2

Примечание:

№ на схеме:19

Наименование:PIVOT PIN

Каталожный номер:212.06.700.04

Комплект:2

Примечание:

№ на схеме:20

Наименование:SEAL

Каталожный номер:001.39.3169

Комплект:2

Примечание:

№ на схеме:21

Наименование:ARTICULATION

Каталожный номер:212.06.005.01

Комплект:2

Примечание:

№ на схеме:22

Наименование:STEERING CASE

Каталожный номер:212.06.002.14

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL

Каталожный номер:001.03.0673

Комплект:2

Примечание:

№ на схеме:24

Наименование:DUST EXCLUDER

Каталожный номер:277.06.004.01

Комплект:2

Примечание:

№ на схеме:25

Наименование:MAGNET PLUG

Каталожный номер:112.01.004.01

Комплект:2

Примечание:

№ на схеме:26

Наименование:PLUG

Каталожный номер:728.06.011.01

Комплект:4

Примечание:

№ на схеме:27

Наименование:STEERING CASE

Каталожный номер:212.06.003.14

Комплект:1

Примечание:

№ на схеме:28

Наименование:SEAL

Каталожный номер:001.21.3211

Комплект:2

Примечание:

№ на схеме:29

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:4

Примечание:

№ на схеме:30

Наименование:WHEEL STUD

Каталожный номер:702.06.017.02

Комплект:16

Примечание:

№ на схеме:31

Наименование:WHEEL HUB

Каталожный номер:112.06.049.01

Комплект:2

Примечание:

№ на схеме:32

Наименование:O - RING

Каталожный номер:001.05.1178

Комплект:2

Примечание:

№ на схеме:33

Наименование:RING GEAR

Каталожный номер:112.06.005.04

Комплект:2

Примечание:

№ на схеме:34

Наименование:RING GEAR SUPPORT

Каталожный номер:112.06.007.07

Комплект:2

Примечание:

№ на схеме:35

Наименование:CIRCLIP

Каталожный номер:002.14.3191

Комплект:8

Примечание:

№ на схеме:36

Наименование:PLANET GEAR

Каталожный номер:112.06.006.03

Комплект:8

Примечание:

№ на схеме:37

Наименование:BEARING

Каталожный номер:112.06.008.02

Комплект:8

Примечание:

№ на схеме:38

Наименование:WHEEL NUT

Каталожный номер:006.08.0206

Комплект:16

Примечание:

№ на схеме:39

Наименование:SEAL WASHER

Каталожный номер:011.07.0704

Комплект:6

Примечание:

№ на схеме:40

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0442

Комплект:4

Примечание:

№ на схеме:41

Наименование:ADJUSTING BOLT

Каталожный номер:112.06.050.02

Комплект:2

Примечание:

№ на схеме:42

Наименование:PLANET GEAR CARRIER

Каталожный номер:112.06.025.01

Комплект:16

Примечание:

№ на схеме:43

Наименование:STUD

Каталожный номер:006.04.1159

Комплект:16

Примечание:

№ на схеме:44

Наименование:NUT

Каталожный номер:002.06.3193

Комплект:2

Примечание:

№ на схеме:45

Наименование:CIRCLIP

Каталожный номер:739.06.028.01

Комплект:4

Примечание:

№ на схеме:46

Наименование:NUT

Каталожный номер:006.05.1521

Комплект:4

Примечание:

№ на схеме:49

Наименование:LOCKING PLATE

Каталожный номер:112.06.026.01

Комплект:2

Примечание:

№ на схеме:50

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:2

Примечание:

№ на схеме:57

Наименование:SHIM

Каталожный номер:212.06.025.02

Комплект:2

Примечание:

№ на схеме:57

Наименование:SHIM

Каталожный номер:212.06.025.01

Комплект:2

Примечание:

№ на схеме:57

Наименование:SHIM

Каталожный номер:212.06.710.04

Комплект:2

Примечание:

№ на схеме:60

Наименование:PLANET GEAR CARRIER

Каталожный номер:212.06.025.03

Комплект:2

Примечание:
