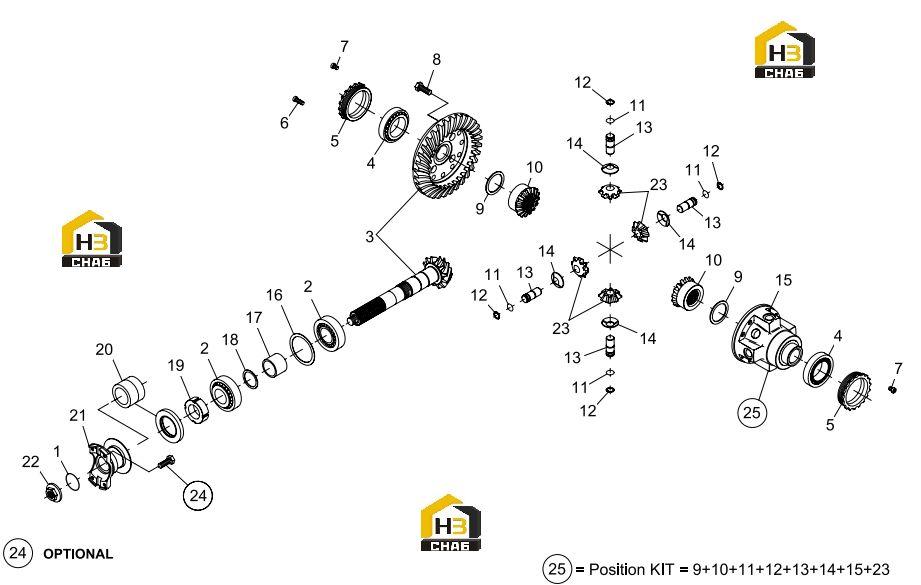

Редуктор

← Корпус редуктора Комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O - RING

Каталожный номер:001.05.3158

Комплект:1

Примечание:

№ на схеме:2

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0162

Комплект:2

Примечание:

№ на схеме:3

Наименование:BEVEL GEAR SET

Каталожный номер:112.04.500.29

Комплект:1

Примечание:

№ на схеме:4

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.1039

Комплект:2

Примечание:

№ на схеме:5

Наименование:RING NUT

Каталожный номер:112.04.016.02

Комплект:2

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:016.30.4289

Комплект:4

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:016.30.4162

Комплект:2

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:016.28.3390

Комплект:12

Примечание:

№ на схеме:9

Наименование:FRICTION WASHER

Каталожный номер:112.04.007.01

Комплект:2

Примечание:

№ на схеме:10

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:112.04.005.09

Комплект:2

Примечание:

№ на схеме:11

Наименование:CIRCLIP

Каталожный номер:002.06.3163

Комплект:4

Примечание:

№ на схеме:12

Наименование:CIRCLIP

Каталожный номер:002.14.3244

Комплект:4

Примечание:

№ на схеме:13

Наименование:PIN

Каталожный номер:112.04.006.03

Комплект:4

Примечание:

№ на схеме:14

Наименование:FRICTION WASHER

Каталожный номер:112.04.008.01

Комплект:4

Примечание:

№ на схеме:15

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:112.04.001.04

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:013.01.3066

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:013.01.3055

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:013.01.1281

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHIM

Каталожный номер:013.01.1279

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:112.04.009.02

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:013.01.4514

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:013.01.4513

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:013.01.3120

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:013.01.3119

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:013.01.3118

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:013.01.3117

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING NUT

Каталожный номер:953.04.012.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL

Каталожный номер:001.03.4328

Комплект:1

Примечание:

№ на схеме:21

Наименование:FLANGE

Каталожный номер:112.04.731.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:357.14.139.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:DIFFERENTIAL PINION

Каталожный номер:112.04.004.05

Комплект:4

Примечание:

№ на схеме:25

Наименование:DIFFERENTIAL

Каталожный номер:112.04.702.03

Комплект:1

Примечание:
