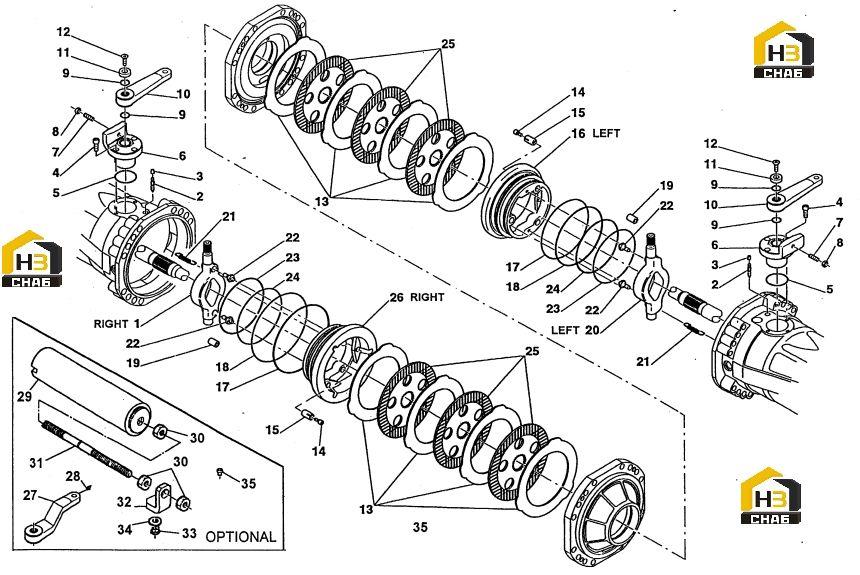

Узел тормоза

← Комплектующие моста Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LEVER

Каталожный номер:112.07.701.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:BLEEDING BOLT

Каталожный номер:734.07.014.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:734.07.015.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:CYLINDER BOLT

Каталожный номер:016.04.0705

Комплект:6

Примечание:

№ на схеме:5

Наименование:O - RING

Каталожный номер:001.05.1494

Комплект:2

Примечание:

№ на схеме:6

Наименование:REDUCTION BUSHING

Каталожный номер:112.07.015.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:GRUB BOLT

Каталожный номер:016.03.2083

Комплект:2

Примечание:

№ на схеме:8

Наименование:NUT

Каталожный номер:006.03.0195

Комплект:o

Примечание:

№ на схеме:9

Наименование:O - RING

Каталожный номер:001.05.1358

Комплект:4

Примечание:

№ на схеме:10

Наименование:LEVER

Каталожный номер:734.04.021.03

Комплект:2

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:171.07.007.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.0439

Комплект:2

Примечание:

№ на схеме:13

Наименование:INTERMEDIATE BRAKE DISC

Каталожный номер:112.37.006.01

Комплект:10

Примечание:

№ на схеме:14

Наименование:ADJUSTING BOLT

Каталожный номер:112.27.037.02

Комплект:6

Примечание:

№ на схеме:15

Наименование:SPRING

Каталожный номер:112.07.302.02

Комплект:6

Примечание:

№ на схеме:16

Наименование:PISTON

Каталожный номер:112.07.307.20

Комплект:1

Примечание:

№ на схеме:17

Наименование:BACK-UP RING

Каталожный номер:112.07.009.02

Комплект:2

Примечание:

№ на схеме:18

Наименование:O - RING

Каталожный номер:112.07.008.02

Комплект:2

Примечание:

№ на схеме:19

Наименование:DOWEL

Каталожный номер:014.02.0333

Комплект:2

Примечание:

№ на схеме:20

Наименование:LEVER

Каталожный номер:112.07.702.. 01

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPRING

Каталожный номер:183.07.304.01

Комплект:6

Примечание:

№ на схеме:22

Наименование:PUSHER

Каталожный номер:733.07.018.02

Комплект:4

Примечание:

№ на схеме:23

Наименование:BACK - UP RING

Каталожный номер:112.07.009.01

Комплект:2

Примечание:

№ на схеме:24

Наименование:O - RING

Каталожный номер:112.07.003.01

Комплект:8

Примечание:

№ на схеме:25

Наименование:BRAKE DISC

Каталожный номер:112.07.610 .02

Комплект:1

Примечание:

№ на схеме:26

Наименование:PISTON

Каталожный номер:112.07.007.19

Комплект:1

Примечание:
